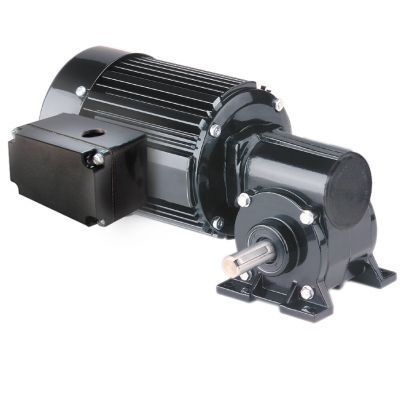

AC-Getriebemotor Model 1677

einphasigSchneckenrechtwinklig

Produkt
AC-Winkelgetriebemotor Modell 1677 aus der Metric 42R-5N Serie. Entwickelt für metrische Montage und metrische Antriebswellenabmessungen. Einphasige 230 V Versorgung, Übersetzung 20:1, Nennmoment 9,0 Nm bei 65 U/min. Geeignet für industrielle Anwendungen, die kompakte Winkelantriebslösungen erfordern.

Hauptspezifikationen

• Drehzahl (U/min): 65
• Nennmoment (Nm): 9,0
• Nennmoment (lb-in): 80
• Leistung (Watt): 100
• Leistung (HP): 1/7.5
• Spannung (V): 230
• Hz: 50
• Phasen: 1
• Strom (A): 0.83
• Übersetzungsverhältnis: 20
• Radiallast (N): 800
• Radiallast (lbs): 180
• Länge XH (mm): 260
• Länge XH (inch): 10.25
• Gewicht (kg): 7.3
• Gewicht (lbs): 16.3
• Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401154
• Produkttyp: 42R5BFCI-5N
• HPDecimal: 0.1333

CAD-Zeichnungen / Verfügbare Dateien

• INFm0334B (PDF)
• INFm0334B (DWG)
• INFm0334B (STEP)

Anschlussplan

• Anschlussplan (07410021)

Sicherheitsdatenblätter

• ExxonMobil Sicherheitsdatenblatt (verbunden mit Modell 1677)

Optionale Zubehörteile

• Gehäuse-Klemmkasten-Kit aus Druckguss für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R [Modell 0984]
• Druckguss-metrisches Klemmkasten-Kit mit Anschlussleiste für 33A, 34R, 42A, 42R und 48R [Modell 1984]
• Kondensator; Kunststoffgehäuse; 7.5MFD 370V [Artikel 49401154]
• Großes Druckguss-Klemmkasten-Kit für Lager-Motoren und Getriebemotoren 34R, 42R, 48R, 42R-FX, 33A, 42A [Modell 0986]

Standardmerkmale

• Metrische Montagegewinde und metrische Abmessungen der Antriebswelle
• Vollständig geschlossen, Schutzart IP-20
• lüftergekühlt für hohe Ausgangsleistung
• Isolationssystem Klasse B, betrieben innerhalb von Klasse A-Grenzen zur Verlängerung der Wicklungs- und Schmierstofflebensdauer
• Aluminium-Zentralring und -Endscheiben für hohe thermische Effizienz und geringes Gewicht
• Unbelüftetes Getriebegehäuse
• Industrielle Lippen-Dichtungen an Motor- und Abtriebswellen
• Nadelrollenlager im gesamten Aufbau für erhöhte radiale Tragfähigkeit und lange Lebensdauer
• Dauerhaft geschmierte Zahnräder mit Öl für lange Lebensdauer
• Bronzene Schneckenrad für hohe Stoßbelastbarkeit
• gehärtete und geschliffene Schnecke für Festigkeit und lange Lebensdauer

Technische Daten

• Drehzahl (U/min): 65
• Nennmoment (Nm): 9,0
• Nennmoment (lb-in): 80
• Leistung (Watt): 100
• Leistung (HP): 1/7.5
• Spannung (V): 230
• Hz: 50
• Phasen: 1
• Strom (A): 0.83
• Übersetzungsverhältnis: 20
• Radiallast (N): 800
• Radiallast (lbs): 180
• Länge XH (mm): 260
• Länge XH (inch): 10.25
• Gewicht (kg): 7.3
• Gewicht (lbs): 16.3
• Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401154
• Produkttyp: 42R5BFCI-5N
• HPDecimal: 0.1333
