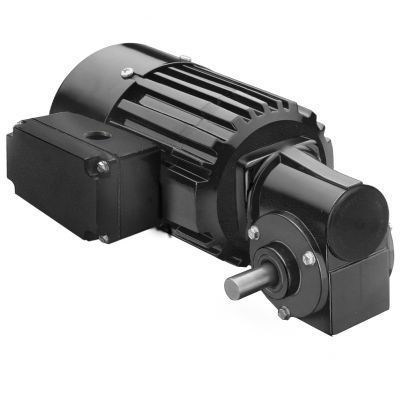

AC-Getriebemotor Model 1491

einphasigSchneckenrechtwinklig

Produkt
Modell 1491 metrische 34R4BFCI-3F Serie AC-Winkelgetriebemotor. Einphasiges Gerät 230 V, 50 Hz, ausgelegt für metrische Montage und metrische Antriebswellenabmessungen. Ausgangsleistung 50 W, Nenndrehzahl 35 U/min.

Spezifikationen

• Drehzahl: 35 U/min
• Nennmoment: 4,2 Nm (37 lb-in)
• Leistung: 50 W (0,0667 HP)
• Spannung/Frequenz: 230 V, 50 Hz, einphasig
• Strom: 0,50 A
• Übersetzung: 40
• Radiallastkapazität: 180 N (40 lbs)
• Länge XH: 221 mm (8,69 in)
• Gewicht: 4,5 kg (10,1 lbs)
• Schaltplan-ID: 07410021
• Kondensator-Artikelnummer: 49401068
• Produkttyp: 34R4BFCI-3F

Standardmerkmale

• Metrische Montagegewinde und metrische Antriebswellenabmessungen
• Druckguss-Klemmenkasten mit montiertem Klemmenblock. IP-44
• Mit Ventilator gekühlt für hohe Ausgangsleistung
• Isolationssystem Klasse B, betrieben innerhalb der Klasse A-Grenzen zur Verlängerung von Wicklungs- und Schmiermittellebensdauer
• Aluminium-Mittelring und Gehäusedeckel für thermische Effizienz und geringes Gewicht
• Industrielle Lippenrohrdichtungen an Motor- und Abtriebswellen
• Bronzebuchsenlager an der Abtriebswelle, geschmiert durch Filzdochte und Reservoir für geräuscharmen Betrieb
• Dauerhaft geschmierte Getriebe mit halbflüssigem Fett für lange Lebensdauer
• Bronze-Wurmrad gehärtet und geschliffen für hohe Stoßbelastbarkeit und Haltbarkeit

Optionale Zubehörteile

• Druckguss-Klemmenkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 0984]
• Druckguss-metrisches Klemmenkasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 1984]
• Kondensator; Kunststoffgehäuse; 5.0 MFD / 400V [Artikel 49401068]
• Großes Druckguss-Klemmenkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren [Modell 0986]

Verfügbare Downloads (Typen)
CAD-Zeichnungen (PDF/DWG/STEP vom Hersteller verfügbar), Schaltplan, Sicherheitsdatenblätter

Technische Daten

• Drehzahl: 35 U/min
• Nennmoment: 4,2 Nm (37 lb-in)
• Leistung: 50 W (1/15 HP, HPDecimal 0.0667)
• Spannung: 230 V, 50 Hz, einphasig
• Strom: 0,50 A
• Übersetzung: 40
• Radiallastkapazität: 180 N (40 lbs)
• Länge XH: 221 mm (8,69 in)
• Gewicht: 4,5 kg (10,1 lbs)
• Schaltplan-ID: 07410021
• Kondensator-Artikelnummer: 49401068
• Produkttyp: 34R4BFCI-3F
