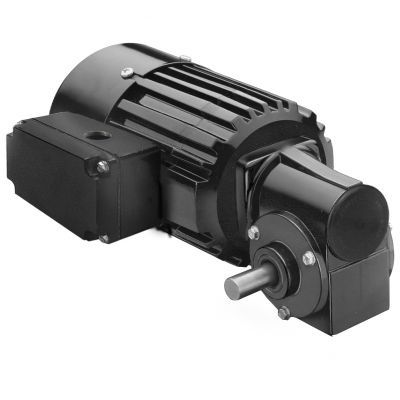

AC-Getriebemotor Model 1487

einphasigSchneckenrechtwinklig

Produkt
Modell 1487 der Metric 34R-3F Serie, AC-Rechtwinklungs-Getriebemotor. Einphasiger AC-Getriebemotor ausgelegt für metrische Befestigungsgewinde und metrische Antriebswellenmaße.

Spezifikationen (wie auf der Seite angezeigt)
Drehzahl (rpm) : 47
Nennmoment (Nm) : 3.8
Nennmoment (lb-in) : 34
Leistung (Watt) : 50
Leistung (HP) : 1/15
Volt : 230
Hz : 50
Phasen : 1
Ampere : 0.50
Übersetzungsverhältnis : 30
Radialbelastung (N) : 180
Radialbelastung (lbs) : 40
Länge XH (mm) : 221
Länge XH (inch) : 8.69
Gewicht (kg) : 4.5
Gewicht (lbs) : 10.1
Anschlussplan : 07410021
Kondensator-Teilenummer : 49401068
Produkttyp : 34R4BFCI-3F
HPDecimal : 0.0667

Standardmerkmale

• Metrische Montagegewinde und metrische Abmessungen der Antriebswelle.
• Druckguss-Anschlusskasten mit installiertem Anschlussblock. IP-44.
• Mit Lüfter gekühlt für hohe Ausgangsleistung.
• Isolationssystem Klasse "B", betrieben innerhalb der Grenzen der Klasse "A" zur Verlängerung der Lebensdauer von Wicklungen und Schmierstoff.
• Aluminium-Mittelring und Gehäusedeckel für hohe thermische Effizienz und geringes Gewicht.
• Industrielle Lippenabdichtungen an Motor- und Abtriebswelle.
• Bronzebuchsenlager an der Abtriebswelle, geschmiert durch Filzdochte und Reservoir für leisen Lauf.
• Dauerhaft geschmiertes Getriebe mit halbflüssigem Fett für lange Lebensdauer.
• Bronze-Schneckenrad für hohe Stoßbelastbarkeit.
• Härten und Schleifen der Schnecke für Festigkeit und lange Lebensdauer.

Verfügbare herunterladbare Ressourcen (Typen auf der Seite aufgeführt)
CAD-Zeichnungen (PDF/DWG/STEP wählbar), Anschlussdiagramm, Sicherheitsdatenblätter sind für das Produkt verfügbar.

Optionale Zubehörteile (auf der Seite aufgelistet)

• Bodenplattenmontage-Kit für 3F-Getriebemotoren [Modell 0967]
• Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 0984]
• Druckguss metrisches Anschlusskasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 1984]
• Kondensator; Kunststoffgehäuse; 5.0 MFD / 400V [Artikel 49401068]
• Großes Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren [Modell 0986]

Hinweise
Einphasig 230 V / 50 Hz, lüftergekühlt, Druckguss-Anschlusskasten IP-44 mit installiertem Anschlussblock. Dauerhaft geschmiertes Getriebe; Schnecke in Bronze und Bronzebuchsenlager.

Technische Merkmale / Spezifikationen

• Modell: Model 1487
• Serie: Metric 34R-3F Series
• Drehzahl: 47 rpm
• Nennmoment: 3.8 Nm (34 lb-in)
• Leistung: 50 W (1/15 HP, HPDecimal 0.0667)
• Spannung / Frequenz: 230 V / 50 Hz (einphasig)
• Strom: 0.50 A
• Übersetzungsverhältnis: 30
• Radialbelastbarkeit: 180 N (40 lbs)
• Länge XH: 221 mm (8.69 in)
• Gewicht: 4.5 kg (10.1 lbs)
• Referenz Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401068
• Produkttyp-Bezeichnung: 34R4BFCI-3F
