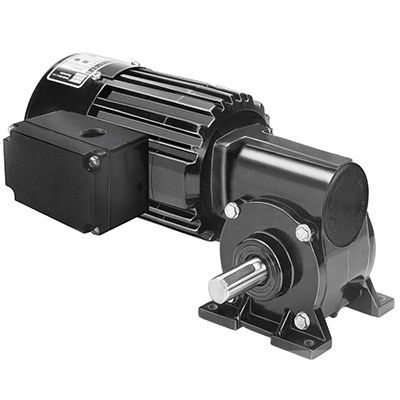

AC-Getriebemotor Model 1465

einphasigSchneckenrechtwinklig

Produktübersicht
Modell 1465 der Serie Metric 34R-5F ist ein AC-Winkelgetriebemotor mit metrischen Befestigungsgewinden und metrischen Abmessungen der Antriebswelle. Der Motor ist vollständig geschlossen (Schutzart IP-20) und lüftergekühlt für hohe Leistung. Er verwendet ein Isolationssystem Klasse "B", betrieben innerhalb der Grenzen der Klasse "A". Die Konstruktion umfasst einen Aluminium-Mittelring und Endkappen für thermische Effizienz und geringes Gewicht, ein unbe- undichtes Getriebegehäuse, industrielle Lippendichtungen, bronzene Buchsenlager an der Abtriebswelle, die durch Filzdochte und Reservoir geschmiert werden, dauerhaft ölgeschmierte Zahnräder, ein bronzenes Schneckenrad für hohe Stoßbelastbarkeit und eine gehärtete sowie geschliffene Schnecke für lange Lebensdauer.

Spezifikationen

• Drehzahl (rpm) : 140
• Nennmoment (Nm) : 2.4
• Nennmoment (lb-in) : 21
• Leistung (Watts) : 50
• Leistung (HP) : 1/15
• Volt : 230
• Hz : 50
• Phasen : 1
• Ampere : 0.50
• Übersetzungsverhältnis : 10
• Radiallast (N) : 132
• Radiallast (lbs) : 30
• Länge XH (mm) : 232
• Länge XH (inch) : 9.15
• Gewicht (kg) : 5.6
• Gewicht (lbs) : 12.3
• Anschlussplan : 07410021
• Kondensator-Teilenummer : 49401154
• Produkt-Typ : 34R4BFCI-5F
• HPDecimal : 0.0666

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle.
• Vollständig geschlossen, Schutzart IP-20.
• Lüftergekühlt für hohe Ausgangsleistung.
• Isolationssystem Klasse "B" betrieben innerhalb der Grenzen der Klasse "A" zur Verlängerung der Lebensdauer von Wicklungen und Schmiermitteln.
• Aluminium-Mittelring und Endkappen für hohe thermische Effizienz und geringes Gewicht.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippendichtungen an Motor- und Abtriebswellen.
• Bronzebuchsenlager an der Abtriebswelle, geölt durch Filzdochte und Reservoir für Laufruhe.
• Dauerhaft ölgeschmierte Verzahnung für lange Lebensdauer.
• Bronzenes Schneckenrad für hohe Stoßbelastbarkeit.
• Gehärtete und geschliffene Schnecke für Festigkeit und lange Lebensdauer.

Optionales Zubehör

• Druckguss-Anschlussdosen-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-metrisches Anschlussdosen-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator; Kunststoffgehäuse; 7.5MFD 370V (Artikel 49401154)
• Großes Druckguss-Anschlussdosen-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)

Verfügbare Dokumente (nur Titel)

• CAD-Zeichnungen (PDF, DWG, STEP-Varianten referenziert)
• Schaltplan (Referenz 07410021)
• Sicherheitsdatenblätter (exxonmobile Material Safety Data Sheet referenziert)

Technische Daten

• Modell: 1465
• Serie: Metric 34R-5F
• Drehzahl: 140 rpm
• Nennmoment: 2.4 Nm / 21 lb-in
• Leistung: 50 W (1/15 HP; HPDecimal 0.0666)
• Spannung: 230 V, 50 Hz, einphasig
• Strom: 0.50 A
• Übersetzungsverhältnis: 10
• Radiallastkapazität: 132 N (30 lbs)
• Länge XH: 232 mm / 9.15 in
• Gewicht: 5.6 kg / 12.3 lbs
• Referenz Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401154
• Produkt-Typ-Code: 34R4BFCI-5F
