- Einphasiger Getriebemotor
- BODINE ELECTRIC COMPANY

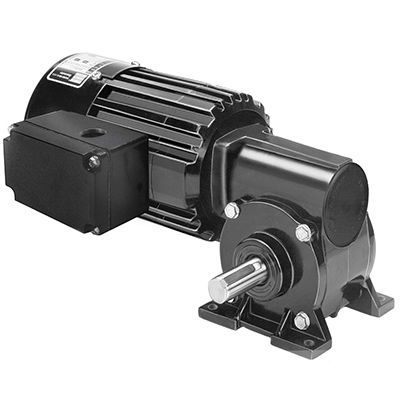

AC-Getriebemotor Model 1466einphasigSchneckenrechtwinklig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Motor
- AC, einphasig
- Typ
- Schnecken
- Achsenausrichtung
- rechtwinklig
- Leistung
- 50 W...100 W
- Drehmoment
- 1 - 5 Nm
- Performance
- geräuscharm
- Weitere Eigenschaften
- mit Aluminiumgehäuse
- Untersetzungsverhältnis
20 unit
- Rotationsgeschwindigkeit
70 rpm
(439,823 rad.min-1)
Beschreibung
Produkt
Modell 1466 ist ein Winkel-Getriebemotor der Metric 34R-5F Serie für kompakte industrielle Antriebsanwendungen. Einphasiges Gerät 230 V, 50 Hz, 50 W, Übersetzungsverhältnis 20:1, Nenn-Drehzahl 70 min-1. Product Type: 34R4BFCI-5F. Capacitor Part No.: 49401154. Connection Diagram No.: 07410021.
Spezifikationen
Standardmerkmale
Optionale Zubehörteile
Technische Daten
Modell 1466 ist ein Winkel-Getriebemotor der Metric 34R-5F Serie für kompakte industrielle Antriebsanwendungen. Einphasiges Gerät 230 V, 50 Hz, 50 W, Übersetzungsverhältnis 20:1, Nenn-Drehzahl 70 min-1. Product Type: 34R4BFCI-5F. Capacitor Part No.: 49401154. Connection Diagram No.: 07410021.
Spezifikationen
- Drehzahl (rpm): 70
- Nennmoment (Nm): 4,4
- Nennmoment (lb-in): 39
- Leistung (W): 50
- Leistung (HP): 1/15
- HPDecimal: 0,0666
- Spannung/Frequenz: 230 V, 50 Hz, einphasig
- Strom (A): 0,50
- Übersetzungsverhältnis: 20
- Radiallast: 220 N (50 lbs)
- Länge XH: 232 mm (9,15 in)
- Gewicht: 5,6 kg (12,3 lbs)
Standardmerkmale
- Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle
- Vollständig geschlossen, Schutzart IP-20
- Lüftergekühlter Motor für gleichbleibende Leistung
- Isolationssystem Klasse B, betrieben innerhalb der Grenzen der Klasse A zur Verlängerung der Lebensdauer von Wicklungen und Schmierstoffen
- Aluminium-Zentralring und -Deckel für hohe Wärmeableitung und geringes Gewicht
- Unbelüftetes Getriebegehäuse
- Industrielle Lippenabdichtungen an Motor- und Abtriebswellen
- Bronzebuchsenlager an der Abtriebswelle, geschmiert mittels Filzdochten und Reservoir für leisen Lauf
- Dauerhaft geschmierte Verzahnung mit Öl für lange Lebensdauer
- Bronzewurmrad für hohe Stoßbelastbarkeit
- Gehärtetes und geschliffenes Wurmrad für Festigkeit und Langlebigkeit
Optionale Zubehörteile
- Druckguss-Klemmenkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
- Druckguss-metrisches Klemmenkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
- Kondensator, Kunststoffgehäuse, 7,5 MFD 370 V (Artikel 49401154)
- Großes Druckguss-Klemmenkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lagerprodukte (Modell 0986)
Technische Daten
- Connection Diagram No.: 07410021
- Capacitor Part No.: 49401154
- Product Type: 34R4BFCI-5F
- Drehzahl: 70 rpm
- Nennmoment: 4,4 Nm (39 lb-in)
- Leistung: 50 W (1/15 HP)
- Strom: 0,50 A
- Übersetzung: 20
- Radiallastkapazität: 220 N (50 lbs)
- Länge XH: 232 mm (9,15 in)
- Gewicht: 5,6 kg (12,3 lbs)
