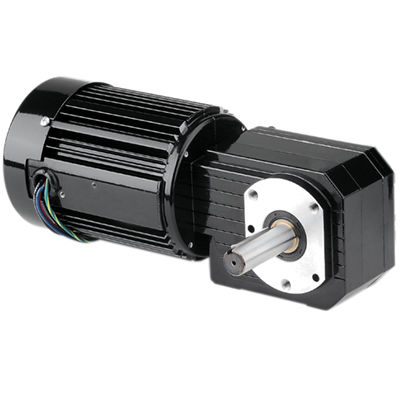

AC-Getriebemotor Model 1262

einphasigSchneckenschrägverzahnt

Übersicht Modell 1262 der Serie 42R-GB – metrischer Wechselstrom-Winkelgetriebemotor von Bodine Electric. Kompakter Winkelgetriebemotor, ausgelegt für metrische Befestigung und metrische Abtriebswellenabmessungen. Vorgesehen für den Einphasen-Wechselstrombetrieb mit integriertem Getriebe und dauergeschmiertem Getriebegehäuse. Technische Daten (Tabelle) Drehzahl (U/min): 12 Nennmoment (Nm): 33 Nennmoment (lb-in): 290 Leistung (Watt): 100 Leistung (HP): 1/7,5 Volt: 230 Hz: 50 Phasen: 1 Ampere: 0,78 Übersetzungsverhältnis: 120 Radialbelastung (N): 900 Radialbelastung (lbs): 200 Länge XH (mm): 294 Länge XH (Zoll): 11,57 Gewicht (kg): 8 Gewicht (lbs): 17,5 Anschlussplan: 07410021 Kondensator-Teilenummer: 49401154 Produkttyp: 42R5BFCI-GB HPDecimal: 0,1333 Standardausstattung

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle.
• Vollständig gekapselt, Schutzart IP-20.
• Lüftergekühlt für hohe Ausgangsleistung.
• Isolationsklasse „B“, betrieben innerhalb der Grenzwerte der Klasse „A“, um die Lebensdauer der Wicklungen und des Schmiermittels zu verlängern.
• Mittelring und Endschilde aus Aluminium für hohe thermische Effizienz und geringes Gewicht.
• Belüftungsfreies Getriebegehäuse.
• Industrielle Lippendichtungen an Motor- und Abtriebswellen.
• Durchgehende Lagerung für erhöhte radiale Belastbarkeit und lange Lebensdauer.
• Dauergeöltes Getriebe für lange Lebensdauer.
• Gehärtetes schrägverzahntes Abtriebsgetriebe für Laufruhe und hohes Abtriebsdrehmoment.
• Schneckengetriebe aus Bronze für hohe Stoßbelastbarkeit.
• Gehärtetes und geschliffenes Schneckengetriebe für Festigkeit und lange Lebensdauer.

Optionales Zubehör

• Anschlusskasten-Bausatz aus Druckguss für Motoren und Getriebemotoren der Baureihen 33A, 34R, 42A, 42R und 48R [Modell 0984]
• Druckguss-Anschlusskastensatz (metrisch) mit Klemmenblock für Motoren und Getriebemotoren der Baureihen 33A, 34R, 42A, 42R und 48R [Modell 1984]
• Kondensator; Kunststoffgehäuse; 7,5 MFD, 370 V [Artikelnummer 49401154]
• Großer Anschlusskasten-Bausatz aus Druckguss für 34R-, 42R-, 48R-, 42R-FX, 33A, 42A Serienmotoren und Getriebemotoren [Modell 0986]

Verfügbare Dokumente

• CAD-Zeichnungen: PDF, DWG, STEP (produktspezifische CAD-Ressourcen verfügbar)
• Schaltplan: PDF (Anschlussplan-Referenz 07410021)
• Sicherheitsdatenblätter: PDF (zugehörige Sicherheitsdatenblätter verfügbar)

Technische Daten / Spezifikationen

• Modell: 1262
• Baureihe: Metric 42R-GB
• Drehzahl: 12 U/min
• Nenn-Drehmoment: 33 Nm (290 lb-in)
• Leistung: 100 W (0,1333 HP / 1/7,5 HP)
• Spannung: 230 V, 50 Hz, einphasig
• Stromstärke: 0,78 A
• Übersetzungsverhältnis: 120
• Radiale Belastbarkeit: 900 N (200 lbs)
• Länge XH: 294 mm (11,57 in)
• Gewicht: 8 kg (17,5 lbs)
• Referenz für Anschlussplan: 07410021
• Teilenummer des Kondensators: 49401154
• Produkttyp: 42R5BFCI-GB
