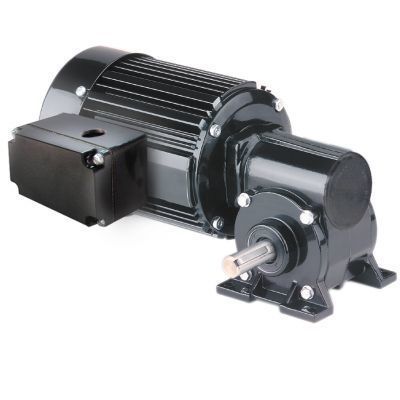

AC-Getriebemotor Model 1623

einphasigSchneckenrechtwinklig

Produkt Wechselstrom-Winkelgetriebemotor der Serie 42R-5F (metrisch) – Modell 1623 Technische Daten Drehzahl (U/min): 140 Nennmoment (Nm): 3,6 Nenn-Drehmoment (lb-in): 32 Leistung (Watt): 83 Leistung (HP): 1/9 Spannung (V): 230 Frequenz (Hz): 50 Phasen: 1 Stromstärke (A): 0,63 Übersetzungsverhältnis: 10 Radialbelastung (N): 45 Radialbelastung (lbs): 10 Länge XH (mm): 246 Länge XH (Zoll): 9,69 Gewicht (kg): 6,4 Gewicht (lbs): 14,3 Anschlussplan: 07410021 Kondensator-Teilenummer: 49401154 Produkttyp: 42R4BFCI-5F HP (dezimal): 0,1111 Standardausstattung

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle.
• Vollständig gekapselt, Schutzart IP-20.
• Lüftergekühlt für hohe Ausgangsleistung.
• Isolationsklasse „B“, betrieben innerhalb der Grenzwerte der Klasse „A“, um die Lebensdauer der Wicklungen und des Schmiermittels zu verlängern.
• Mittelring und Endschilde aus Aluminium für hohe thermische Effizienz und geringes Gewicht.
• Belüftungsfreies Getriebegehäuse.
• Industrielle Lippendichtungen an Motor- und Abtriebswellen.
• Bronze-Gleitlager an der Abtriebswelle, die über Filzdochte und einen Vorratsbehälter geschmiert werden, um einen leisen Lauf zu gewährleisten.
• Dauergeöltes Getriebe für lange Lebensdauer.
• Schneckengetriebe aus Bronze für hohe Stoßbelastbarkeit.
• Gehärtetes und geschliffenes Schneckengetriebe für Festigkeit und lange Lebensdauer.

Optionales Zubehör

• Anschlusskasten-Bausatz aus Druckguss für Motoren und Getriebemotoren der Baureihen 33A, 34R, 42A, 42R und 48R (Modell 0984)
• Klemmenkastensatz aus Druckguss mit metrischen Anschlüssen für Motoren und Getriebemotoren der Baureihen 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator; Kunststoffgehäuse; 7,5 MFD, 370 V (Artikelnummer 49401154)
• Großer Anschlusskasten-Bausatz aus Druckguss für 34R-, 42R-, 48R-, 42R-FX, 33A, 42A Serienmotoren und Getriebemotoren (Modell 0986)

Technische Daten / Spezifikationen

• Drehzahl (U/min): 140
• Nenn-Drehmoment (Nm): 3,6
• Nenn-Drehmoment (lb-in): 32
• Leistung (Watt): 83
• Leistung (PS): 1/9
• Volt: 230
• Hz: 50
• Phasen: 1
• Ampere: 0,63
• Übersetzungsverhältnis: 10
• Radialbelastung (N): 45
• Radialbelastung (lbs): 10
• Länge XH (mm): 246
• Länge XH (Zoll): 9,69
• Gewicht (kg): 6,4
• Gewicht (lbs): 14,3
• Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401154
• Produkttyp: 42R4BFCI-5F
• HPDecimal: 0,1111
