AC-Getriebemotor Model 1264

einphasigSchneckenschrägverzahnt

Produkt

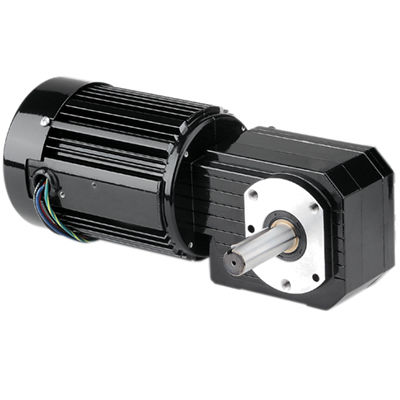

Modell 1264 aus der Metric 42R-GB Serie, ein einphasiger AC-Winkelgetriebemotor. Entwickelt für metrische Montage und metrische Antriebswellenabmessungen, geeignet für industrielle Anwendungen mit kompakter rechtwinkliger Leistungsübertragung.

Spezifikationen
Drehzahl (U/min): 7,4
Nennmoment (Nm): 42
Nennmoment (lb-in): 375
Leistung (W): 100
Leistung (HP): 1/7.5
Spannung: 230 V
Hz: 50
Phasen: 1
Strom: 0,78 A
Übersetzungsverhältnis: 190
Radialbelastung (N): 900
Radialbelastung (lbs): 200
Länge XH (mm): 294
Länge XH (inch): 11.57
Gewicht (kg): 8
Gewicht (lbs): 17.5
Anschlussdiagramm: 07410021
Kondensator-Teilenummer: 49401154
Produkttyp: 42R5BFCI-GB
HPDecimal: 0.1333

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Antriebswellenabmessungen.
• Vollständig geschlossener Schutzgrad IP-20.
• Mit Lüfter gekühlt für hohe Ausgangsleistung.
• Isolationssystem Klasse B, betrieben innerhalb von Klasse A-Grenzen zur Verlängerung von Wicklungs- und Schmiermittellebensdauer.
• Aluminium-Mittelscheibe und Endkappen für hohe thermische Effizienz und geringes Gewicht.
• Ungelüftetes Getriebegehäuse.
• Industrielle Labyrinth- bzw. Fettmanschetten an Motor- und Abtriebswellen.
• Kugellager durchgängig für erhöhte radiale Tragfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit Öl für lange Lebensdauer.
• Härtete Helix-Abtriebszahnräder für Laufruhe und hohes Ausgangsdrehmoment.
• Bronzene Schneckenrad für hohe Stoßbelastbarkeit.
• Härtete und geschliffene Schnecke für Festigkeit und lange Lebensdauer.

Optionale Zubehörteile

• Gehäuse-Klemmkasten-Bausatz aus Druckguss für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984).
• Druckguss metrischer Klemmkasten-Bausatz mit Anschlussleiste für 33A, 34R, 42A, 42R und 48R (Modell 1984).
• Kondensator; Kunststoffgehäuse; 7.5MFD 370V (Artikel 49401154).
• Großer Druckguss-Klemmkasten-Bausatz für 34R, 42R, 48R, 42R-FX, 33A, 42A Lagerbestandsmotoren und Getriebemotoren (Modell 0986).

CAD & Verdrahtung
CAD-Zeichnungen in mehreren Formaten verfügbar (PDF, DWG, STEP). Schaltplan verfügbar (Anschlussdiagramm Referenz 07410021).

Technische Spezifikationen

• Serie: Metric 42R-GB Series AC Right Angle Gearmotor.
• Modell: Model 1264.
• Drehzahl: 7,4 U/min.
• Nennmoment: 42 Nm (375 lb-in).
• Leistung: 100 W (1/7.5 HP; HPDecimal 0.1333).
• Spannung: 230 V, 50 Hz, einphasig.
• Strom: 0,78 A.
• Übersetzungsverhältnis: 190.
• Radiale Tragfähigkeit: 900 N (200 lbs).
• Länge XH: 294 mm (11.57 in).
• Gewicht: 8 kg (17.5 lbs).
• Referenz Anschlussdiagramm: 07410021.
• Kondensator-Teilenummer: 49401154.
• Produkttyp: 42R5BFCI-GB.
