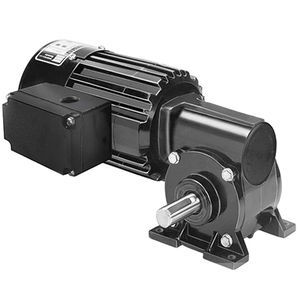

AC-Getriebemotor Model 1266
einphasigSchneckenschrägverzahnt

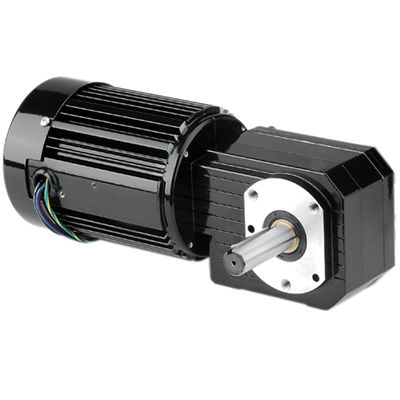

AC-Getriebemotor - Model 1266 - BODINE ELECTRIC COMPANY - einphasig / Schnecken / schrägverzahnt
AC-Getriebemotor - Model 1266 - BODINE ELECTRIC COMPANY - einphasig / Schnecken / schrägverzahnt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von BODINE ELECTRIC COMPANY

Eigenschaften

Motor
AC, einphasig
Typ
Schnecken, schrägverzahnt
Achsenausrichtung
rechtwinklig
Leistung
50 W...100 W
Drehmoment
20 - 50 Nm
Performance
geräuscharm
Weitere Eigenschaften
mit Aluminiumgehäuse
Untersetzungsverhältnis

280 unit

Rotationsgeschwindigkeit

5 rpm
(31,4159 rad.min-1)

Beschreibung

Produkt
AC-Winkelgetriebemotor Modell 1266 Serie Metric 42R-GB

Spezifikationen
  • Drehzahl (U/min): 5
  • Nennmoment (Nm): 43
  • Nennmoment (lb-in): 380
  • Leistung (W): 100
  • Leistung (HP): 0,1333 (1/7,5)
  • Spannung/Frequenz: 230 V, 50 Hz, einphasig
  • Strom (A): 0,78
  • Übersetzungsverhältnis: 280
  • Radiallastkapazität: 900 N (200 lbs)
  • Länge XH: 294 mm (11,57 in)
  • Gewicht: 8 kg (17,5 lbs)
  • Schaltplanreferenz: 07410021
  • Kondensator-Teilenummer: 49401154
  • Produkttyp: 42R5BFCI-GB


Standardmerkmale
  • Metrische Befestigungsgewinde und metrische Antriebswellendimensionen
  • Vollständig geschlossene Bauform, Schutzart IP-20
  • Ventilatorgekühlt für hohe Ausgangsleistung
  • Isolationssystem Klasse 'B', betrieben innerhalb der Grenzen von Klasse 'A' zur Verlängerung der Lebensdauer von Wicklungen und Schmierstoffen
  • Aluminium-Zentralring und -Deckel für hohe thermische Effizienz und geringes Gewicht
  • Ungelüftetes Getriebegehäuse
  • Industrielle Lippen-Dichtringe an Motor- und Abtriebswellen
  • Lauflager über die gesamte Einheit für erhöhte Radiallastkapazität und lange Lebensdauer
  • Dauerhaft geschmierte Verzahnung mit Öl für lange Lebensdauer
  • Härteteelierte schrägverzahnte Abtriebsräder für leisen Betrieb und hohes Drehmoment
  • Bronzeschnecke für hohe Stoßlastfähigkeit
  • gehärtete und geschliffene Schnecke für Festigkeit und lange Lebensdauer


Optionales Zubehör
  • Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
  • Druckguss-metrisches Anschlusskasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
  • Kondensator; Kunststoffgehäuse; 7,5 MFD 370 V (Artikel 49401154)
  • Großes Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)


Technische Daten
  • Modell: 1266
  • Serie: Metric 42R-GB
  • Drehzahl: 5 U/min
  • Nennmoment: 43 Nm (380 lb-in)
  • Leistung: 100 W (0,1333 HP / 1/7,5 HP)
  • Spannung/Frequenz: 230 V, 50 Hz, einphasig
  • Strom: 0,78 A
  • Übersetzungsverhältnis: 280
  • Radiallastkapazität: 900 N (200 lbs)
  • Länge XH: 294 mm (11,57 in)
  • Gewicht: 8 kg (17,5 lbs)
  • Schaltplanreferenz: 07410021
  • Kondensator-Teilenummer: 49401154
