AC-Getriebemotor Model 1678

einphasigSchneckenrechtwinklig

Übersicht

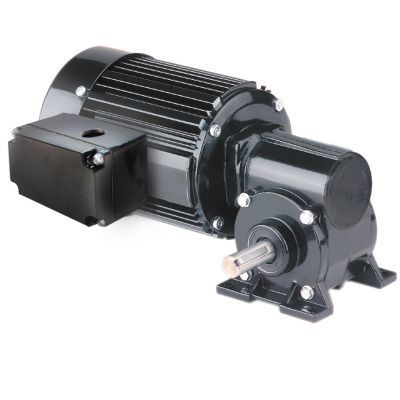

Metrische 42R-5N Serie AC-Winkelgetriebemotor — Modell 1678. Ein einphasiges Gerät mit metrischer Montage und metrischen Antriebswellendimensionen, entwickelt für industrielle Anwendungen mit kompakter rechtwinkliger Leistungsübertragung.

Spezifikationen
Drehzahl (U/min): 32
Nennmoment (Nm): 12,8
Nennmoment (lb-in): 113
Leistung (W): 100
Leistung (HP): 1/7,5
Spannung (V): 230
Hz: 50
Phasen: 1
Strom (A): 0,83
Übersetzungsverhältnis: 40
Radialbelastung (N): 800
Radialbelastung (lbs): 180
Länge XH (mm): 260
Länge XH (inch): 10,25
Gewicht (kg): 7,3
Gewicht (lbs): 16,3
Schaltplan: 07410021
Kondensator Ersatzteilnummer: 49401154
Produkttyp: 42R5BFCI-5N
HPDecimal: 0,1333

Standardmerkmale

• Metrische Montagegewinde und metrische Antriebswellendimensionen für direkte Integration in metrische Systeme.
• Vollständig geschlossen, Schutzart IP-20 zum Schutz interner Komponenten vor Berührung und Verschmutzung.
• Lüftergekühlter Motor für dauerhafte Leistung bei Nennbetrieb.
• Isolationsklasse 'B' betrieben innerhalb der Grenzwerte der Klasse 'A' zur Verlängerung der Lebensdauer von Wicklungen und Schmiermitteln.
• Aluminium-Zentrierring und Gehäusedeckel für verbesserte Wärmeableitung und geringes Gewicht.
• Ungelüftetes Getriebegehäuse zur Schmierstoffhaltung und Vermeidung von Kontamination.
• Industrielle Lippendichtungen an Motor- und Abtriebswellen für zuverlässige Abdichtung unter Last.
• Nadelbuchsen im gesamten Getriebe für erhöhte radiale Tragfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit Öl für lange Wartungsintervalle.
• Bronze-Schneckenrad für hohe Stoßbelastbarkeit.
• Gehärtete und geschliffene Schnecke für Festigkeit und lange Lebensdauer.

Optionale Zubehörteile

• Druckguss-Klemmkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss metrisches Klemmkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator; Kunststoffgehäuse; 7,5MFD 370V (Artikel 49401154)
• Großes Druckguss-Klemmkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

CAD / Zeichnungen / Diagramme

• CAD-Zeichnungen verfügbar: INF M0334B (PDF / DWG / STEP)
• Verdrahtungsdiagramm referenziert: 07410021

Technische Spezifikationen

• Drehzahl: 32 U/min
• Nennmoment: 12,8 Nm (113 lb-in)
• Leistung: 100 W (1/7,5 HP)
• Spannung: 230 V, 50 Hz, einphasig
• Strom: 0,83 A
• Übersetzungsverhältnis: 40
• Radialbelastbarkeit: 800 N (180 lbs)
• Länge XH: 260 mm (10,25 in)
• Gewicht: 7,3 kg (16,3 lbs)
• Schaltplan: 07410021
• Kondensator Ersatzteilnummer: 49401154
• Produkttyp: 42R5BFCI-5N
