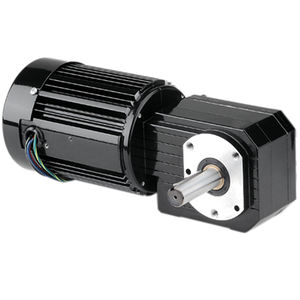

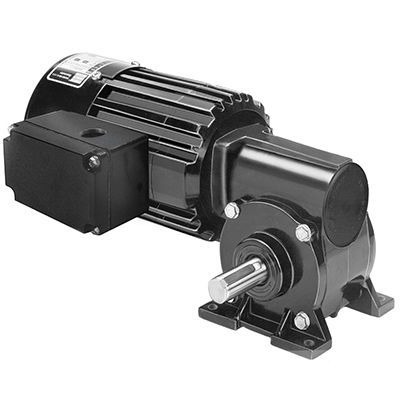

AC-Getriebemotor Model 1469

einphasigSchneckenrechtwinklig

Übersicht
Modell 1469 aus der Metric 34R-5F Serie, AC-Winkelgetriebemotor von Bodine Electric. Nennbetriebspunkt: 23 U/min; 72 lb·in (8,1 Nm); 1/15 HP (50 W); 230 V AC, einphasig.

CAD-Zeichnungen
Herunterladbare CAD-Ressourcen für Modell 1469: PDF, DWG, STEP.

Anschlussplan
Anschlussdiagramm als PDF verfügbar (Kennung: 07410021).

Sicherheitsdatenblätter
Sicherheitsdatenblatt als PDF für die mit diesem Produkt verbundenen Materialien verfügbar.

Optionales Zubehör

• Druckguss-Anschlusskasten-Kit für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984)
• Druckguss-metrisches Anschlusskasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Kondensator, Kunststoffgehäuse, 7,5 MFD 370V (Artikel 49401154)
• Großes Druckguss-Anschlusskasten-Kit für Lager-Motoren und Getriebemotoren 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle
• Vollständig geschlossen, Schutzart IP-20
• Gebläsegekühlt für höhere Dauerleistung
• Isolationssystem Klasse B, betrieben innerhalb der Grenzen von Klasse A zur Verlängerung von Wicklungs- und Schmiermittel-Lebensdauer
• Aluminium-Zentrierring und Gehäusekappen für verbesserte Wärmeableitung und geringes Gewicht
• Unbelüftetes Getriebegehäuse
• Industrielle Lippendichtungen an Motor- und Abtriebswellen
• Bronze-Gleitlager an der Abtriebswelle, geölt durch Filzdochte und Reservoir für geräuscharmen Betrieb
• Dauerhaft geschmierte Verzahnung mit Öl für lange Lebensdauer
• Bronze-Schneckenrad für hohe Schlagbelastbarkeit
• gehärtete und geschliffene Schnecke für Festigkeit und lange Lebensdauer

Technische Daten

• Serie: Metric 34R-5F Series AC Right Angle Gearmotor
• Modell: 1469
• Drehzahl (U/min): 23
• Nennmoment: 8,1 Nm (72 lb·in)
• Leistung: 50 W (1/15 HP)
• Spannung: 230 V AC
• Frequenz: 50 Hz
• Phasen: 1
• Strom: 0,50 A
• Untersetzungsverhältnis: 60
• Radiallast: 220 N (50 lbs)
• Länge XH: 232 mm (9,15 in)
• Gewicht: 5,6 kg (12,3 lbs)
• Anschlussdiagramm: 07410021
• Kondensator-Teilenummer: 49401154
• Produkttyp: 34R4BFCI-5F
• HP Dezimal: 0,0666
