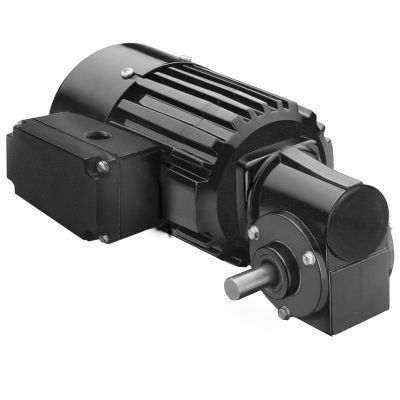

AC-Getriebemotor Model 1488

einphasigSchneckenrechtwinklig

Produktübersicht
Metric 34R-3F Serie AC-Winkelgetriebemotor, Modell 1488. Kompakter Winkelgetriebemotor für AC-Anwendungen mit metrischer Montage und metrischen Abtriebswellendimensionen.

Technische Daten
Drehzahl (U/min): 140
Nennmoment (Nm): 2.1
Nennmoment (lb-in): 19
Leistung (Watt): 50
Leistung (HP): 1/15
Volt: 230
Hz: 50
Phasen: 1
Strom (A): 0.50
Untersetzungsverhältnis: 10
Radiallast (N): 22
Radiallast (lbs): 5
Länge XH (mm): 221
Länge XH (inch): 8.69
Gewicht (kg): 4.5
Gewicht (lbs): 10.1
Anschlussplan: 07410021
Kondensator-Teilenummer: 49401068
Produkttyp: 34R4BFCI-3F
HPDecimal: 0.0667

Standardmerkmale

• Metrische Montagegewinde und metrische Abtriebswellendimensionen.
• Druckguss-Anschlusskasten mit eingebauter Klemme. IP-44.
• Lüftergekühlt für hohe Ausgangsleistung.
• Isolationssystem Klasse B, betrieben innerhalb der Grenzen der Klasse A, zur Verlängerung der Lebensdauer von Wicklungen und Schmiermitteln.
• Aluminium-Zentralring und Gehäusedeckel für hohe thermische Effizienz und geringes Gewicht.
• Industrielle Lippen-Simmerringe an Motor- und Abtriebswellen.
• Bronze-Hülsenlager an der Abtriebswelle, geschmiert durch Filzdochte und Reservoir für leisen Lauf.
• Dauerhaft geschmierte Zahnradstufen mit halbflüssigem Schmierfett für lange Lebensdauer.
• Bronze-Schneckenrad für hohe Stoßbelastbarkeit.
• Vergütete und geschliffene Schnecke für Festigkeit und lange Lebensdauer.

Verfügbare Zeichnungen und Dokumente

• CAD-Zeichnungen: PDF, DWG, STEP (zum Download auf der Produktseite verfügbar).
• Schaltplan (Anschlussplan Nummer: 07410021).
• Sicherheitsdatenblatt (Sicherheitsblatt für Industrieöl gelistet).

Optionale Zubehörteile

• Grundplatten-Montagekit für 3F-Getriebemotoren (Modell 0967).
• Druckguss-Anschlusskasten-Kit für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984).
• Druckguss-Metrik-Anschlusskasten-Kit mit Klemmleiste für 33A, 34R, 42A, 42R und 48R (Modell 1984).
• Kondensator; Kunststoffgehäuse; 5.0 MFD / 400V (Artikel 49401068).
• Großes Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, Lagerbestand Motoren und Getriebemotoren 33A, 42A (Modell 0986).

technische Spezifikationen

• Modell: Model 1488
• Serie: Metric 34R-3F
• Drehzahl: 140 rpm
• Nennmoment: 2.1 Nm (19 lb-in)
• Leistung: 50 W (1/15 HP, HPDecimal 0.0667)
• Spannung/Frequenz: 230 V, 50 Hz, einphasig
• Strom: 0.50 A
• Untersetzungsverhältnis: 10
• Radiale Belastbarkeit: 22 N (5 lbs)
• Länge XH: 221 mm (8.69 in)
• Gewicht: 4.5 kg (10.1 lbs)
• Ref. Anschlussplan: 07410021
• Kondensator-Teilenummer: 49401068
• Produkttyp-Code: 34R4BFCI-3F
