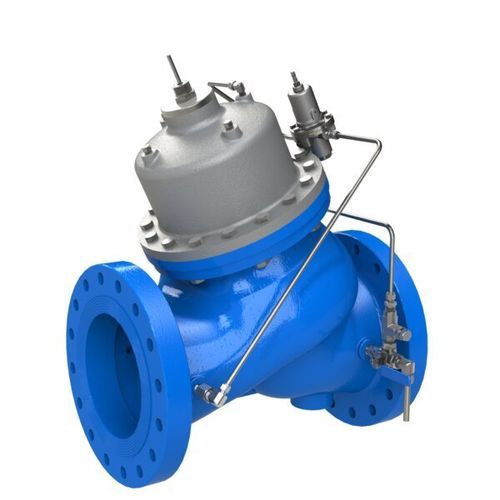

Druckbegrenzungsventil für Wasser 83Q

für WasserleitungenEdelstahlKolben

Produktübersicht
Hydraulisch betätigtes, kolbenangetriebenes Schnell‑Druckentlastungsventil, das überschüssigen Systemdruck ableitet, sobald der Druck einen voreingestellten Wert überschreitet. Das Ventil öffnet bei Druckstößen vollständig für eine sofortige, wiederholbare Reaktion und schließt anschliessend glatt und dicht.

Eigenschaften & Vorteile

• Hydraulische Betätigung, kolbenangetrieben — geeignet für Hochdruckanwendungen
• Von Leitungsdruck angetrieben für unabhängigen Betrieb
• Einfaches Design mit minimalen externen Zubehörteilen für vereinfachte Wartung
• In‑line reparierbar zur Reduzierung von Ausfallzeiten
• Doppelkammer‑Design für gedämpfte Reaktion und moderate Schließkurve
• Halbgerader Durchfluss / hindernisfreier Vollquerschnitt zur Minimierung von Turbulenzen und Druckverlusten
• Erhöhter Sitz aus Edelstahl zur Widerstandsfähigkeit gegen Kavitation
• Optionaler V‑Port Drosselstopfen für stabile Leistung bei geringem Durchfluss

Typische Anwendungen

• Druckreduktionssysteme — Schutz vor Druckanstieg bei plötzlichem Nachfrageausfall oder Störungen
• Ältere Rohrnetze — installiert an sensiblen Stellen und Leitungsenden zum Schutz vor Rohrbrüchen bei Druckstößen
• Pumpstationen — Schutz gegen Wasserschläge und Kavitation, Optimierung des Pumpenbetriebs

Dokumentation (verfügbar)

• 83Q - Produktseite (Metrisch, Englisch)
• 83Q - Produktseite (Imperial, Englisch)
• 83Q - IOM (Installations‑ und Betriebsanleitung, Englisch)
• 800 Series - Bestellleitfaden (Englisch)
• 800 Series - Technische Unterlagen (Englisch)

Technische Daten

• Modell: 83Q
• Serie: 800 Series
• Betrieb: Hydraulisch betätigt, kolbenangetrieben
• Funktion: Schnelle Druckentlastung bei Überschreitung des voreingestellten Drucks; vollständige Öffnung bei Druckanstieg; sanftes, dichtes Schließen
• Design: Doppelkammer, in‑line wartbar, halbgerader Durchfluss, hindernisfreier Vollquerschnitt
• Materialien / Hauptteile: Erhöhter Sitz aus Edelstahl, widerstandsfähig gegen Kavitation
• Optionen: V‑Port Drosselstopfen für stabile Niedrigdurchflussleistung
• Einsatzbereich: Hochdruckanwendungen; leitungsdruckgesteuert für unabhängige Funktion
• Wartung: In‑line wartbar; minimaler externer Zubehörbedarf
