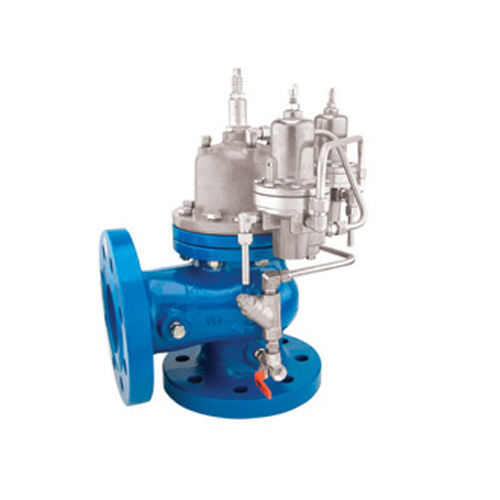

Kolbenventil Model 835-M

hydraulisch gesteuertStellfür Wasser

Produktübersicht
Hydraulisch betätigtes, kolbenangetriebenes außenliegendes Druckstoß‑Antizipationsventil, das sich bei Druckabfall infolge eines abrupten Pumpenstillstands sofort öffnet. Das vorgeöffnete Ventil dämpft die rückkehrende Hochdruckwelle und verhindert so den Druckstoß. Danach schließt das Ventil gleichmäßig und tropfdicht, soweit die Entlastungsfunktion dies zulässt, um Schließstoß zu vermeiden. Das Ventil entlastet außerdem überhöhten Systemdruck.

Produktidentität

• Modell: 835‑M
• Serie: 800 Serie
• Sektor: Waterworks (Förderstationen)

Merkmale & Vorteile

• Kolbenbetätigt – geeignet für Hochdruck‑Einsatz
• Von Leitungsdruck betrieben – unabhängiger Betrieb
• Schlichte Effizienz
  • Kosteneffektiv
  • Einfache Wartung
  • Minimale externe Zubehörteile
• Inline‑wartbar – einfache Instandhaltung
• Doppelkammer‑Design
  • Abgemilderte Ventilreaktion
  • Gesteuerte Schließkurve
• Flexibles Design – einfache Nachrüstung von Optionen
• Halbgerader Durchfluss – nicht turbulenter Strömungsweg
• Erhöhter Sitz aus Edelstahl – cavitationsbeständig
• Hindernisfreier Volldurchgang – zuverlässiger Betrieb
• V‑Port Drosselstopfen (optional) – stabil bei geringer Durchflussmenge

Typische Anwendungen

• Förderstationen – Druckstoßkontrolle und Pumpenschutz

Technische Daten

• Modell: 835‑M (800 Serie)
• Typ: Außenliegendes Antizipationsventil gegen Druckstöße, hydraulisch betrieben, kolbenangetrieben
• Durchflussbegrenzer: Mechanischer Durchflussstamm (Vorausöffnung)
• Betätigung: Von Leitungsdruck betrieben (unabhängiger Betrieb)
• Hauptfunktion: Öffnet beim Pumpenstopp‑Druckabfall zur Dämpfung der rückkehrenden Hochdruckwelle; verhindert Schließstoß; entlastet überschüssigen Systemdruck
• Durchflussweg: Halbgerade, hindernisfreier Volldurchgang
• Sitz: Erhöhter Edelstahl‑Sitz (cavitationsbeständig)
• Design: Doppelkammer für abgemilderte Reaktion und Schließverlauf
• Wartung: Inline‑wartbar für einfache Instandhaltung
• Optionen: V‑Port Drosselstopfen für Stabilität bei geringem Durchfluss; weitere Optionen verfügbar
• Typischer Bereich: Waterworks (Förderstationen, Druckstoßschutz)
• Interne Kennung: 30587
