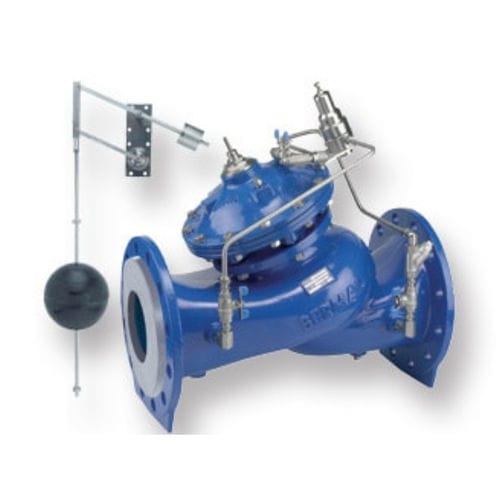

Membranventil WW-757-66-U

hydraulischhydraulisch gesteuertSchwimmer

Produktübersicht
Hydraulisch betätigtes Regelventil zur Steuerung des Befüllens und zum Halten des Reservoirniveaus. Beim Befüllen begrenzt das Ventil den Durchfluss auf einen voreingestellten Maximalwert, unabhängig von Schwankungen des Betriebsdrucks oder des Füllstands; das Design reduziert das Risiko von Kavitation. Die Befüllung wird durch einen hydraulisch gesteuerten, nicht modulierenden zweistufigen vertikalen Schwimmer ausgelöst, der bei einem voreingestellten niedrigen Pegel öffnet und bei einem voreingestellten hohen Pegel tropfdicht schließt.

Eigenschaften und Vorteile

• Kavitationsschutz für verlängerte Einsatzdauer
• Großer Durchflussbereich mit stabiler Regelung
• Hohe Stabilität und präzise Pegelregelung
• Tropfdichte Absperrung bei hohem Pegel
• Hindernisfreier Durchfluss zur Minimierung von Druckverlusten
• Optionaler V‑Port Drosselstopfen für stabile Regelung bei geringen Durchflüssen
• In‑line reparierbares Design für vereinfachte Wartung
• Werkstoffe und Bauweise geeignet für Trinkwasseranwendungen (siehe Zertifikate)

Doppelkammer‑Design

• Abgemilderte Ventilreaktion für sanften Betrieb
• Geschütztes Membran für erhöhte Zuverlässigkeit
• Optionaler Betrieb bei sehr niedrigem Zulaufdruck
• Abgemilderte Schließkurve zur Reduzierung von Wasserschlägen

Flexibles Design

• Modulare Optionen: V‑Port Stopfen, Positionsanzeiger, Endschalter, Positionstransmitter etc.
• Einfache Integration und Nachrüstung in vorhandene Anlagen

Typische Anwendungen

• Reservoirbefüllung und Durchflussregelung
• Kavitationsvermeidung bei Befüllvorgängen
• Zweistufige Steuerung zur Wassererneuerung in kommunalen und industriellen Systemen

Technische Daten

• Modell: 757-66-U
• Serie: 700 Sigma Series
• Typ: Hydraulisch betätigtes Niveausteuerungs‑ und Durchflussregelventil
• Schwimmer: Nicht modulierender zweistufiger vertikaler Schwimmer (öffnet bei voreingestelltem niedrigen Pegel, schließt tropfdicht bei voreingestelltem hohen Pegel)
• Stellantrieb: Doppelkammer‑Antrieb mit geschützter Membran
• Durchgang: Hindernisfreier Durchfluss
• Optional: V‑Port Drosselstopfen für verbesserte Stabilität bei geringen Durchflüssen
• Wartung: In‑line wartbar für vereinfachte Wartung
• Abdichtung: Tropfdichte Absperrung
• Anwendungen: Reservoirs, kommunale Netze, Wasserressourcen, Pumpstationen, Bewässerung
• Zertifizierungen / Normen: EN‑1074, NSF/ANSI 61/372, WRAS, AS 5081 (und weitere)
• Interner Barcode (Data‑barcode): 30193
