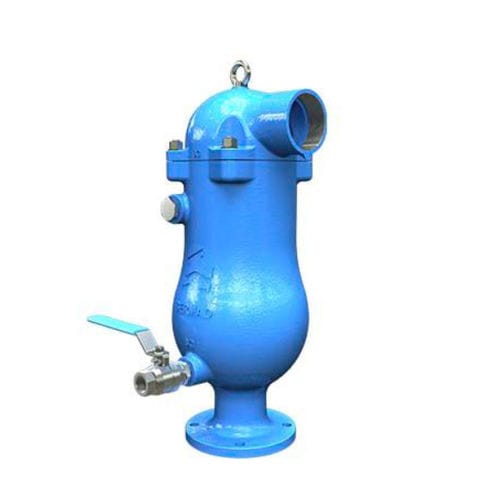

Luftentlastungsventil WW C80

GasNiederdruckfür Pipeline

Beschreibung

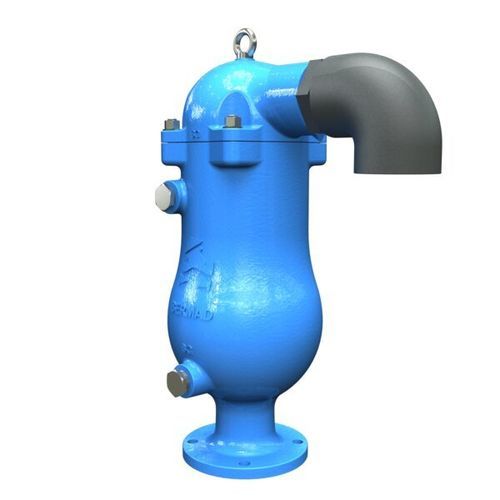

BERMAD C80 ist ein kombiniertes Luftventil für Abwasser‑ und Schmutzwassernetze. Es entlüftet Luft beim Füllen der Leitungen, lässt eingeschlossene Luft‑ und Gasblasen aus druckbeaufschlagten Rohrleitungen ab und ermöglicht die Aufnahme großer Luftmengen bei Entleerung des Netzes. Das verlängerte Gehäuse und der untere Schwimmer verringern den Kontakt zwischen Fluid und oberem Mechanismus. Das aerodynamische Doppel‑Orifice‑Design und die optionale Überdruckschutz‑Einrichtung (SP) bieten verbesserten Schutz gegen Luft/Gas‑Ansammlungen und Vakuumbildung sowie wirksame Abdichtung bei sehr niedrigen Drücken.

Merkmale & Vorteile

• Geradliniger Strömungskörper für höhere Durchflussraten als üblich.
• Dynamische Abdichtung wirksam bei Niederdruckbedingungen (0,8 psi; 0,05 bar).
• Verlängertes Gehäuse und unterer Schwimmer verhindern Kontakt von Feststoffen mit den beweglichen Teilen.
• Zwei Service‑Anschlüsse (oben und unten) 1" (DN20) BSPT oder NPT zum Rückspülen und Entwässern.
• Gewindeseitenausgang (3"; DN80) zur Anbindung von Surge Protection (SP) oder Inflow Prevention (IP) Geräten.
• Kompakte, einfache Bauweise mit korrosionsbeständigen Innenbauteilen für weniger Wartung und längere Lebensdauer.
• Doppelöffnung und optionale SP/IP für bessere Vakuum‑ und Stoßverhalten.
• Werksfreigabe und Qualitätskontrolle: Leistungs‑ und Spezifikationsprüfungen am Prüfstand, einschließlich Vakuumprüfungen.

Typische Anwendungen

• Pumpstationen: Luftablass und Vakuumverhinderung.
• Leitungen für nicht trinkbares Wasser: Schutz gegen Luft/Gas‑Ansammlungen und Vakuumbildung an Höhenpunkten, Gefällewechseln und Querungen.
• Kläranlagen: Luftablass und Schutz gegen Luft/Gas‑Ansammlungen und Vakuumbildung.

Verfügbare Dokumentation (Auswahl)

• C80 - Produktseite (metrisch)
• C80 - Produktseite (imperial)
• C80 - IOM (Installation, Betrieb & Wartung)
• C80 - Ersatzteile
• WW – Air Valves - Ordering Guide
• Air Valves – Leitfaden für Systemplaner - Engineering

Technische Daten

• Modell: C80
• Serie: Air Valves Series
• Gehäusematerial: duktiles Gusseisen
• Design: verlängertes Gehäuse und unterer Schwimmer zur Begrenzung des Feststoffkontakts mit dem Innenmechanismus
• Orifice: aerodynamisches Doppel‑Orifice‑Design
• Service‑Anschlüsse: zwei (oben und unten) 1" (DN20) BSPT oder NPT zum Rückspülen und Entwässern
• Seitenausgang: Gewinde 3" (DN80) für SP oder IP
• Dichtung: dynamische Abdichtung wirksam bei Niederdruck (0,8 psi; 0,05 bar)
• Innenbauteile: vollständig korrosionsbeständig
• Optional: Surge Protection (SP) oder Inflow Prevention (IP)
• Zertifizierungen / Normen: SAI AS4883 (Australien)
• Prüfungen: Werksprüfungen von Leistung und Spezifikation inkl. Vakuumbedingungen
