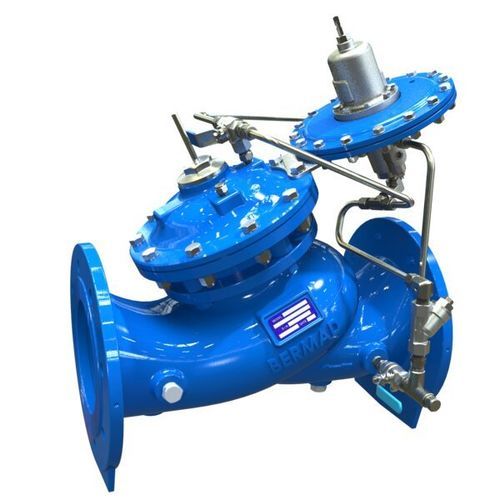

Sitzventil 750-80

hydraulisch gesteuertfür Füllstandskontrollesteuerbar

Product summary
Hydraulisch betätigtes Steuerungsventil zur automatischen Befüllung und Niveauregulierung von Reservoirs. Das Ventil schließt bei einem voreingestellten oberen Füllstand und öffnet bei einer Pegelsenkung von ca. 1 m vollständig, wie vom auf dem Hauptventil montierten 3-Wege-Höhenpilot erkannt.

Features & benefits

• Hervorragende Antikavitations-Eigenschaften
• Großer Durchflussbereich
• Hohe Stabilität und Genauigkeit
• Tröpfchenfreie Dichtung

Double chamber design

• Moderate Ventilreaktion für kontrollierte Bewegung
• Geschütztes Membran-Element für längere Lebensdauer
• Optionaler Betrieb bei sehr niedrigem Eingangsdruck
• Abgemilderte Schließkurve zur Reduzierung hydraulischer Stöße

Additional product highlights

• Flexibles Design — einfache Ergänzung optionaler Funktionen und Piloten
• Hindernisfreier Durchfluss
• V-Port Drosselstopfen (optional) — sehr stabil bei geringem Durchfluss
• Hochwertige Materialien
• In-line wartbares Stellglied für einfache Instandhaltung
• Zertifiziert nach Funktions- und Trinkwassernormen: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 und weitere

Typical applications

• Kommunale Systeme — Pegelregelung für Wassertürme und Hochbehälter
• Zweistufige Regelung für Wassererneuerung und geräuscharmen Betrieb
• Trinkwasserversorgung und Brandschutz
• Bewässerungsinfrastruktur — Elevated Storage Reservoirs (ESR)

Notes
Der Höhenpilot (3-Wege) erkennt Pegelschwankungen im Reservoir und betätigt das Hauptventil, um voreingestellte Pegel beizubehalten und auf eine Pegelsenkung von ca. 1 m zu reagieren.

Technical specifications

• Modell: 750-80
• Serie: 700 Sigma
• Produkttyp: Niveausteuerungsventil mit Höhenpilot (3-Wege)
• Betrieb: Hydraulisch betätigt
• Design: Doppelkammer-Stellantrieb; hindernisfreier Durchfluss
• Optional: V-Port Drosselstopfen für stabile Regelung bei geringem Durchfluss
• Wartung: In-line wartbares Stellantriebselement für einfache Instandhaltung
• Wesentliche Eigenschaften: Antikavitations-Design, großer Durchflussbereich, hohe Stabilität und Genauigkeit, tröpfchenfreie Dichtung
• Zertifizierungen: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 (u. a.)
• Typische Anwendungen: Kommunale Reservoirs, Trinkwasser, Brandschutz, ESR für Bewässerung
• Hersteller: BERMAD
• Interner Barcode / Seiten-ID: 192397
