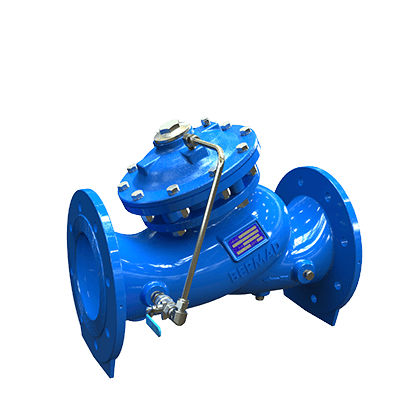

Membranventil 720-PD

hydraulisch gesteuertDruckminderungPumpen

Übersicht
Hydraulisch betätigtes, membrangesteuertes Proportional-Druckreduzierventil, das höheren Zulaufdruck auf einen kontrollierten Niederdruck am Ablauf reduziert. Das Reduktionsverhältnis wird durch Ventilgröße und Sitz-/Kegeltyp festgelegt.

Merkmale & Vorteile

• Gute Anti-Kavitations-Eigenschaften
• Großer Durchflussbereich mit hoher Stabilität
• Tropfdichte Abdichtung für zuverlässiges Absperren
• In-line wartbar für vereinfachten Service

Doppelkammer-Design

• Gemäßigte Ventilreaktion für stabile Regelung
• Geschützte Membran zur Verlängerung der Lebensdauer
• Optionale Funktion bei sehr niedrigem Zulaufdruck
• Gemäßigte Schließkurve zur Reduzierung von Wasserschlägen

Weitere Merkmale

• Hindernisfreier Durchgang zur Minimierung von Verstopfungen
• Optionaler V-Port Drosselstopfen für bessere Stabilität bei niedrigen Durchflüssen
• Flexible Konfiguration für die Integration von Zusatzausrüstungen
• Zertifiziert nach Trinkwasser- und Funktionsnormen: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081

Typische Anwendungen

• Erste Stufe in zweistufigen Druckreduzieranlagen
• Kommunale und nationale Wassernetze — Druckreduzierung in abfallenden Rohrleitungen
• Hoch- und Mittelhäuser — zweistufige Druckreduzierung am Einlass der Druckzone (720-PD2)
• Pumpwerke und Speicherseen — Minimierung von Kavitation und Geräusch in Umlauf- und Niveau-Regelventilen
• Bewässerung und entfernte Anlagen

Eigenschaften / Technische Daten

• Serie: 700 Sigma Serie
• Modelle: 720-PD (720-PD2 für zweistufige / Hochhaus-Anwendungen)
• Antrieb: Hydraulisch, membrangesteuert
• Design: Doppelkammer
• Optionen: V-Port Drosselstopfen, Anti-Kavitations-Trim
• Durchgang: Hindernisfrei
• Wartung: In-line wartbar
• Normen: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081
• Segmente: Kommunales Wasser, Bewässerung, Gebäude, Pumpwerke
