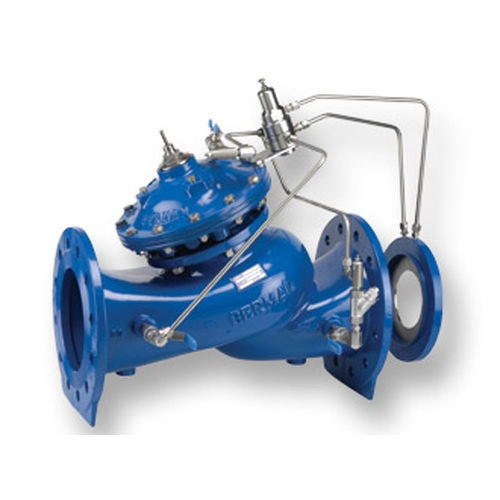

Sitzventil WW-770-U

hydraulisch gesteuertDurchsatzkontrolleVerteilung

Übersicht
Hydraulisch betriebenes Durchflussregelventil, das einen voreingestellten Maximaldurchfluss unabhängig von schwankender Nachfrage oder veränderlichem Systemdruck hält. Inklusive Einstellmöglichkeiten für Öffnungs- und Schließgeschwindigkeit; V‑Port Drosselstopfen und vorgeschaltete Bohrscheibe optional erhältlich.

Produktidentifikation

• Modell: 770-03-U
• Serie: 700 Sigma Serie
• Sektoren: Wasserwerke, Bewässerung, Gebäude & Bau, Industrielle Wassersysteme
• Interner Code / Barcode: 30262

Merkmale & Vorteile

• Antikavitations-Design und großer Durchflussbereich
  • Ausgezeichnete Kavitationsbeständigkeit
  • Sehr stabile und genaue Durchflussregelung über den gesamten Bereich
  • Tropfdichte Abdichtung
• Doppelkammer-Hydraulik-Pilot-Design
  • Abgemilderte Ventilreaktion
  • Geschütztes Membran
  • Betrieb bei sehr niedrigem Eingangsdruck möglich
  • Abgemilderte Schließkurve für Systemstabilität
• Modulares, flexibles Design zur einfachen Erweiterung um Funktionen
• Hindernisfreier Durchflussweg zur Minimierung von Druckverlusten
• Optionaler V‑Port Drosselstopfen für stabile Regelung bei niedrigen Durchflüssen
• Inline-wartbar — erleichtert Wartung ohne vollständige Demontage
• Zertifiziert nach funktionalen und Trinkwasserstandards

Typische Anwendungen

• Wasserversorgungs- und Verteilungssysteme — Ausgleich von Versorgungsleistung und Nachfrage
• HKL- und Gebäudetechnik — Durchflussbegrenzung zur Sicherung von Effizienz und Systemstabilität
• Filter- und Prozessanlagen — geregelte Prozessströme in Filtrationsanwendungen

Verwandte Leistungen

• Verfügbare Ersatzteile und Ersatzteil-Dokumentation für die 700 Sigma Serie
• Bestellanleitung und technische Unterlagen verfügbar

Technische Daten

• Modell: 770-03-U
• Produkttyp: Durchflussregelventil (hydraulisch betrieben, pilotgesteuert)
• Serie: 700 Sigma Serie
• Betrieb: Hydraulisch betrieben mit Einstellmöglichkeiten für Öffnungs- und Schließgeschwindigkeit
• Optionen: V‑Port Drosselstopfen, vorgeschaltete Bohrscheibe
• Wartung: Inline-wartbar
• Interner Code / Barcode: 30262
• Zertifizierungen: EN-1074; NSF-ANSI 61-372; WRAS; AS 5081; weitere funktionale und Trinkwasserstandards
• Marke: BERMAD
