Kolbenventil WW-835-M
hydraulisch gesteuertRegeldoppelt

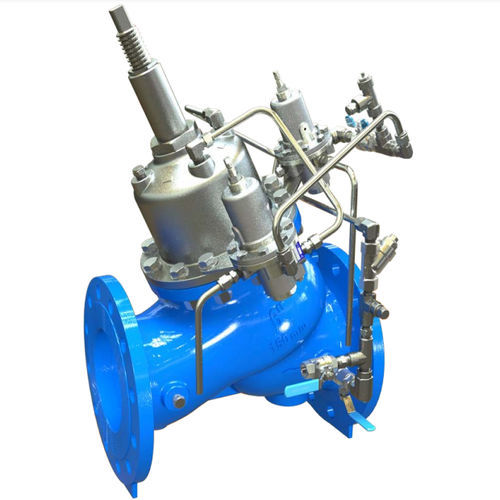

Kolbenventil - WW-835-M - BERMAD CS Ltd - hydraulisch gesteuert / Regel / doppelt
Kolbenventil - WW-835-M - BERMAD CS Ltd - hydraulisch gesteuert / Regel / doppelt
Kolbenventil - WW-835-M - BERMAD CS Ltd - hydraulisch gesteuert / Regel / doppelt - Bild - 2
Kolbenventil - WW-835-M - BERMAD CS Ltd - hydraulisch gesteuert / Regel / doppelt - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Kolben
Betätigung
hydraulisch gesteuert
Funktion
Regel
Körper$
doppelt, Y-förmig, Monoblock, Inline
Anwendung
für Kollektor, für Batterie
Material
Edelstahl
Weitere Eigenschaften
Hochdruck, mit Volldurchlass, robust
DN

Min: 40 mm
(1,575 in)

Max: 500 mm
(19,685 in)

Druck

40 bar
(580,2 psi)

Temperatur

60 °C
(140 °F)

Beschreibung

Übersicht Hydraulisch betriebenes, kolbenbetätigtes, offline arbeitendes druckstoß‑antizipierendes Regelventil Modell 835‑M (Serie 800). Das Ventil öffnet sofort bei Druckabfall durch einen plötzlichen Pumpenstopp, um sich vorzuöffnen und die rückkehrende Hochdruckwelle zu dämpfen und so Druckstöße zu verhindern. Es schließt gleichmäßig und dicht, sobald die Entlastungsfunktion dies zulässt, um Schließstöße zu vermeiden, und entlastet überhöhten Systemdruck.

Eigenschaften & Vorteile
  • Kolbenbetätigtes Design — geeignet für Hochdruckbetrieb
  • Von Leitungsdruck angetrieben — unabhängiger Betrieb ohne externe Energiequelle
  • Einfaches, durchdachtes Konzept
    • Kosteneffiziente Lösung
    • Geringer Wartungsaufwand
    • Minimale externe Zubehörteile
  • In-line wartbar — einfache Wartung und reduzierte Stillstandszeiten
  • Doppelkammer-Design
    • Abgemilderte Ventilreaktion
    • Kontrollierte Schließkurve
  • Flexibles Design — einfache Integration optionaler Merkmale
  • Halbgeradliniger Durchfluss — nicht-turbulenter Strömungsweg für bessere hydraulische Leistung
  • Hochgezogener Sitz aus Edelstahl — kavitationsbeständig
  • Hindernisfreier Vollbohrungsdurchgang — zuverlässiger, ungehinderter Durchfluss
  • Optionaler V-Port Drosselstopfen — stabile Regelung bei niedrigen Durchflüssen


Typische Anwendungen
  • Förderstationen / Pumpstationen — Druckstoßregelung und Druckstoßentlastung


Technische Daten
  • Modell: 835‑M
  • Serie: Serie 800
  • Produkttyp: druckstoß‑antizipierendes Regelventil
  • Antrieb: hydraulisch betrieben, kolbenbetätigt
  • Durchflussstempel: mechanischer Durchflussstempel
  • Konstruktion: Doppelkammer
  • Sitz: hochgezogen aus Edelstahl (kavitationsbeständig)
  • Durchflussweg: halbgeradlinig, hindernisfreier Vollbohrungsdurchgang
  • Optional: V-Port Drosselstopfen für Stabilität bei niedrigem Durchfluss
  • Wartung: in-line wartbar, einfache Wartung
  • Typische Anwendung: Pumpstationen zur Druckstoßregelung und -entlastung
  • Interner Produktcode / Barcode: 30587
  • Verfügbare Dokumentation: Produktseite (metrisch & imperial), IOM, Bestellleitfaden Serie 800, Technische Unterlagen Serie 800, CAD-Ressourcen
