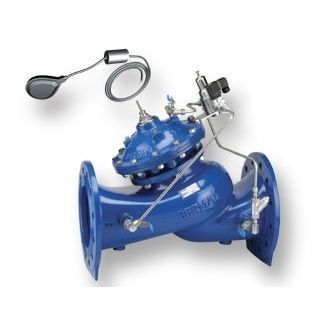

Hydraulisch gesteuertes Ventil 753-65

Schwimmerelektrischfür Füllstandskontrolle

Produktübersicht
Hydraulisch betätigtes Niveau- und Druckhalteventil, das den Tankfüllstand und den Füllvorgang regelt. Beim Befüllen stellt das Ventil einen minimalen Druck auf der Zulaufseite sicher, unabhängig von schwankendem Durchfluss oder Füllstand. Das Befüllen erfolgt als Reaktion auf das Signal eines elektrischen Zweistufen-Schwimmerschalters, der bei voreingestelltem niedrigem Pegel öffnet und bei voreingestelltem hohem Pegel schließt.

Hauptmerkmale & Vorteile

• Hervorragende Anti-Kavitationseigenschaften
• Breiter Durchflussbereich
• Hohe Stabilität und Genauigkeit
• Tropffeste Dichtung
• Flexibles Design zur einfachen Nachrüstung von Funktionen
• Hindernisfreier Strömungsweg
• V-Port Drosselstopfen (optional) — sehr stabil bei geringem Durchfluss
• Hochwertige Materialien für lange Lebensdauer
• In-line wartbar für einfache Instandhaltung
• Zertifiziert nach funktionalen und Trinkwasser-Standards (EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 u.a.)

Doppelkammer-Design

• Gepufferte Ventilreaktion
• Geschützte Membran
• Optionaler Betrieb bei sehr niedrigem Druck möglich
• Gemäßigte Schließcharakteristik

Typische Anwendungen

• Niveausteuerung für Wasserbehälter
• Zweistufige Steuerung für Wassererneuerung
• Wasserverteilungssysteme — Priorisierung der Zulaufanforderung vor der Ablaufanforderung
• Dient als Sicherheitsventil in Tankfüllsystemen
• Trinkwasser, Brandschutz und Grauwassersysteme

Eigenschaften / Technische Daten

• Modell: 753-65
• Serie: 700 Sigma Serie
• Funktion: Hydraulisch betätigtes Niveau- und Druckhalteventil
• Steuereingang: Elektrischer Zweistufen-Schwimmerschalter (öffnet bei voreingestelltem niedrigem Pegel, schließt bei voreingestelltem hohem Pegel)
• Antriebsdesign: Doppelkammer-Aktuator
• Strömungsweg: Hindernisfreier Durchgang; optionaler V-Port Drosselstopfen für stabile Steuerung bei geringem Durchfluss
• Anti-Kavitation: Integrierte Anti-Kavitationselemente für hohe Dauerfestigkeit
• Wartung: In-line wartbar für einfache Instandhaltung
• Zertifizierungen: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 (und weitere regionale Zulassungen)
• Typische Segmente: Wasserwerke; Gebäude & Bauwesen
• Betriebshinweis: Hält während des Befüllens einen minimalen Zulaufdruck unabhängig von schwankendem Durchfluss oder Füllstand
• Zusatz: Hohe Stabilität und Genauigkeit, tropffeste Dichtung, mäßiges Schließverhalten
• Interner Code (Seite): 192057
