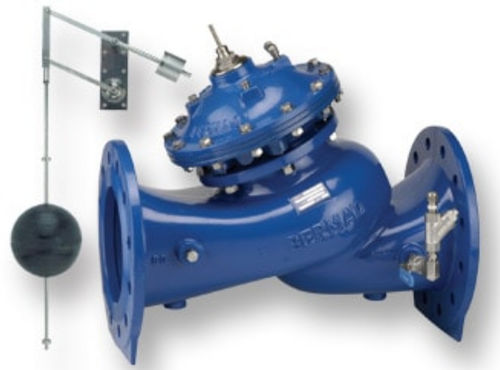

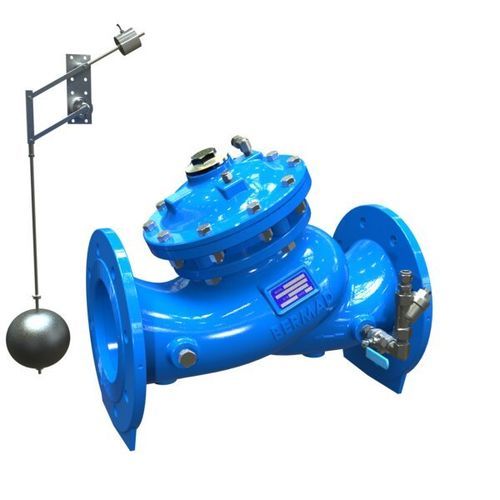

Hydraulisch gesteuertes Ventil 750-66

Schwimmerfür Füllstandskontrollefür Wasser

Übersicht
Hydraulisch gesteuertes Füllstandsregelventil für das Befüllen und die Pegelregelung von Reservoirs. Das Ventil wird von einem hydraulisch gesteuerten, nicht modulierenden vertikalen Zweiniveauschwimmer betätigt: Öffnet bei voreingestelltem niedrigen Pegel und schließt tropfdicht bei voreingestelltem hohen Pegel.

Hauptmerkmale und Vorteile

• Anti‑Kavitation Konstruktion zum Schutz hydraulischer Komponenten
• Breiter Durchflussbereich für unterschiedliche Betriebsbedingungen
• Hohe Stabilität und präzise Pegelregelung
• Tropfdichte Abdichtung zur Vermeidung von Leckagen

Doppelkammer‑Design

• Moderates Ansprechverhalten des Ventils für sanften Betrieb
• Geschütztes Membranaggregat für längere Lebensdauer
• Optionale Ausführung für sehr niedrigdruckbetrieb
• Moderate Schließkurve zur Reduzierung von Wasserschlägen

Weitere Merkmale

• Modulares Design für einfache Nachrüstung von Optionen
• Hindernisfreier Durchflussweg zur Minimierung von Druckverlusten
• Optionaler V‑Port Drosselstopfen für stabile Regelung bei geringem Durchfluss
• Materialien geeignet für Trinkwasseranwendungen
• In‑line wartbares Antriebselement für vereinfachte Instandhaltung
• Geprüft nach gängigen Funktions‑ und Trinkwassernormen: EN‑1074, NSF‑ANSI 61‑372, WRAS, AS 5081 und andere

Typische Anwendungen

• Füllstandsregelung und Befüllung von Reservoirs
• Zweiniveausteuerung für geräuscharmes Wassererneuern
• Trinkwassernetze, Brandschutzanlagen und Grauwassersysteme

Technische Daten

• Modell: 750‑66
• Bezeichnung: Füllstandsregelventil mit vertikalem Zweiniveauschwimmer
• Serie: 700 Sigma Serie
• Betätigung: Hydraulisch gesteuert, nicht modulierender vertikaler Zweiniveauschwimmer
• Design: Doppelkammer‑Antrieb
• Optionen: V‑Port Drosselstopfen für Stabilität bei geringem Durchfluss; Ausführungen für sehr niedrigen Druck
• Wartung: In‑line wartbarer Antrieb für einfache Wartung
• Materialien: Herstellerstandardmaterialien geeignet für Trinkwasser
• Leistung: Anti‑Kavitation, breiter Durchflussbereich, hohe Stabilität und Genauigkeit, tropfdichte Abdichtung
• Zertifizierungen: EN‑1074, NSF‑ANSI 61‑372, WRAS, AS 5081 (und andere)
• Typische Einsatzbereiche: Reservoirbefüllung, Trinkwassersysteme, Brandschutz, Grauwassersysteme
