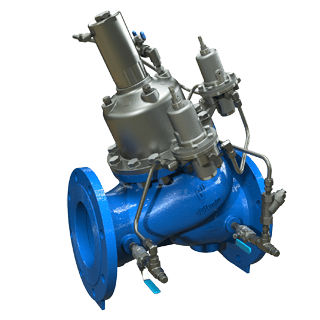

Kolbenventil 823

hydraulisch gesteuertDruckregelDruckminderung

Übersicht
Hydraulisch betätigtes Regelventil, das unabhängige Druckhalte- und Druckminderungsfunktionen kombiniert. Es hält einen voreingestellten minimalen Eingangsüberdruck unabhängig von Druckschwankungen am Ausgang und verhindert, dass der Ausgangsdruck bei Überdruck am Eingang einen voreingestellten Maximalwert überschreitet.

Merkmale & Vorteile

• Robuste, kolbenbetätigte Bauweise – geeignet für Hochdruckbetrieb
• Linien- bzw. Leitungsdruckgesteuert – unabhängige Regelung
• Einfache, durchdachte Konstruktion
  • Kosteneffizient
  • Einfache Wartung
  • Minimale externe Zubehörteile
• Inline-wartbar – einfache Instandhaltung
• Doppelkammer-Design
  • Gemäßigte Ventilreaktion
  • Gemäßigte Schließkurve
• Flexibles Design – einfache Erweiterung um Optionen
• Halbgeradliniger Durchfluss – nicht turbulenter Strömungscharakter
• Erhöhtes Sitzstück aus Edelstahl – widerstandsfähig gegen Kavitation
• Hindernisfreier Vollbohrung – kompromisslose Zuverlässigkeit
• V-Port Drosselstopfen (optional) – sehr stabil bei geringen Durchflüssen

Typische Anwendungen

• Kommunale Wassersysteme – Druckreduzierung an Trinkwassers Anschlüssen
• Wasserverteilung – Priorisierung der Nachfrage stromaufwärts
• Versorgungsnetze – Aufrechterhaltung des Eingangsüberdrucks bei Druckabfall

Technische Daten

• Modell: 823
• Serie: 800 Serie
• Hersteller / Marke: BERMAD
• Betätigung: Hydraulisch betätigtes Regelventil mit unabhängigen Druckhalte- und Druckminderungsfunktionen
• Hauptfunktionen: Aufrechterhaltung eines minimal voreingestellten Eingangsüberdrucks; Verhinderung des Überschreitens eines maximal voreingestellten Ausgangsdrucks
• Antrieb: Kolbenbetätigung, leitungsdruckgespeist
• Konstruktion: Doppelkammer-Design, halbgeradliniger Durchfluss, hindernisfreie Vollbohrung
• Sitzmaterial: Erhöhtes Sitzstück aus Edelstahl (kavitationsbeständig)
• Optionen: V-Port Drosselstopfen für stabile Regelung bei niedrigen Durchflüssen
• Wartung: Inline-wartbar für einfache Instandhaltung
• Typischer Einsatz: Hochdruck-Wasserwerke und kommunale Wasserversorgung
