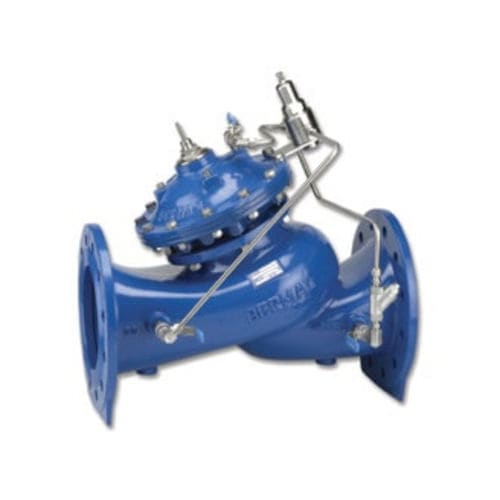

Druckbegrenzungsventil für Wasser 730

für WasserleitungenStellFlusskontrolle

Übersicht
Druckhalte-/Entlastungsventil, hydraulisch gesteuert, das zwei unterschiedliche Funktionen erfüllen kann: Bei Einbau in der Leitung hält es einen voreingestellten minimalen Druck auf der Zulaufseite unabhängig von schwankendem Durchfluss oder wechselndem Druck auf der Ablaufseite. Als abzweigende Umwälzventil installiert, entlastet es überhöhten Leitungsdruck, wenn dieser den maximal voreingestellten Wert übersteigt.

Eigenschaften & Vorteile

• Hervorragende Anti‑Kavitations‑Eigenschaften
• Großer Durchflussbereich
• Hohe Stabilität und Genauigkeit
• Tröpfchendichte Abdichtung

Doppelkammer‑Design

• Mäßige Ventilreaktion
• Geschütztes Membran
• Optionale Betriebsfähigkeit bei sehr niedrigem Druck
• Mäßige Schließkennlinie

Weitere Design‑Highlights

• Flexibles Design zur einfachen Ergänzung von Funktionen
• Hindernisfreier Durchfluss
• V‑Port Drosselstopfen (optional) — sehr stabil bei kleinem Durchfluss
• Hochwertige Materialien
• In‑line wartbar für einfache Instandhaltung
• Lieferbar mit verschiedenen Stellungsantriebs‑ und Positionsanzeige/Endschalter/Positionstransmitter‑Optionen

Zertifizierungen

• Geprüft nach funktionalen und Trinkwasserstandards: EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081

Typische Anwendungen

• Trinkwasser‑Versorgungssysteme — Priorisierung der Zulaufanforderung gegenüber der Ablaufanforderung
• Trinkwasser‑Versorgungssysteme — Priorisierung der Zulaufseite zur Druckhaltung
• Förderstationen — Sicherstellung des Betriebspunktes auf der Pumpenkennlinie
• Förderstationen — Umwälzung bei geringer Nachfrage
• Filtersysteme — Aufrechterhaltung eines Mindestdrucks für effiziente Rückspülung

Technische Merkmale / Spezifikationen

• Marke: BERMAD
• Modell: 730
• Serie: 700 Sigma Serie
• Funktion: Druckentlastung und/oder Druckhaltung
• Betrieb: Hydraulisch gesteuertes Regelventil; pilotbetrieben
• Design: Doppelkammer‑Membranaktuator; hindernisfreier Durchflussweg; optionaler V‑Port Stopfen
• Wartung: In‑line wartbarer Aktuator für einfache Wartung
• Wesentliche Merkmale: Anti‑Kavitations‑Design, großer Durchflussbereich, hohe Stabilität und Genauigkeit, tröpfchendichte Abdichtung
• Zertifizierungsnormen: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081
• Typische Segmente: Wasserwerke; Gebäude & Bauwesen
• Interne Produktreferenz / Barcode auf der Seite: 29779
