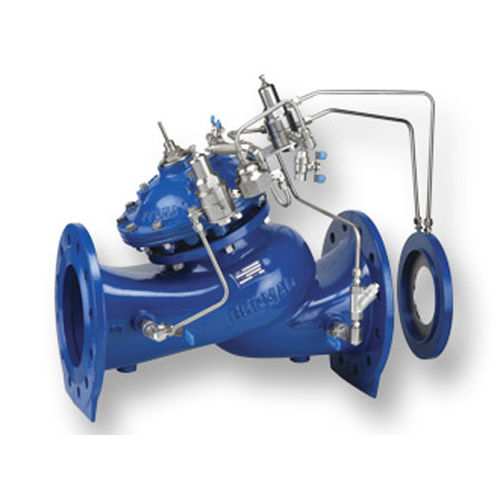

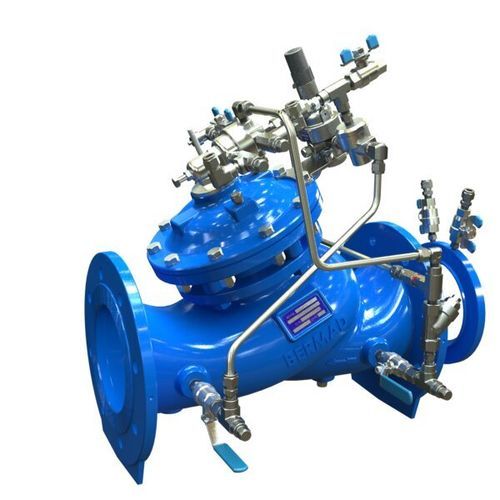

Membranventil WW-792-U

hydraulisch gesteuertDruckminderungfür Wasser

Beschreibung
Membranbetätigtes, hydraulisch gesteuertes Rohrbruch-Schutz- und Druckminderventil mit zwei unabhängigen Funktionen: Bei Durchflüssen unter dem Sollwert reduziert es den höheren eingangsseitigen Druck auf einen voreingestellten niedrigeren Ausgangsdruck, unabhängig von Verbrauchsschwankungen oder Eingangsdruckänderungen; überschreitet der Durchfluss den Sollwert, schließt das Ventil tropfend dicht und bleibt verriegelt, bis es manuell zurückgesetzt wird.

Hauptmerkmale und Vorteile

• Anti-Kavitations-Eigenschaften für verlängerte Ventillebensdauer
• Großer Betriebsdurchflussbereich
• Stabile und präzise Druckregelung
• Tropfdichte Absperrung zur Vermeidung unkontrollierter Leckagen

Doppelkammer-Ausführung

• Moderate Ventilreaktion für kontrollierten Betrieb
• Geschützte Membran für erhöhte Dauerhaltbarkeit
• Optionale Betriebsfähigkeit bei sehr niedrigem Eingangsdruck
• Moderate Schließkurve zur Minimierung hydraulischer Stöße

Ausführung und Optionen

• Modulares, flexibles Design zur einfachen Nachrüstung von Zubehör
• Hindernisfreier Durchflussweg zur Reduzierung von Verschleiß und Verstopfungen
• Optionaler V-Port-Drosselstopfen für stabile Regelung bei niedrigen Durchflüssen
• Materialien geeignet für Trinkwasser- und Industrieanwendungen
• In-line wartbar für vereinfachte Instandhaltung

Zertifizierungen

• Zertifiziert gemäß EN-1074
• NSF/ANSI 61-372
• WRAS
• AS 5081
• Weitere funktionale und trinkwasserbezogene Normen je nach Anforderung

Typische Anwendungen

• Alte oder empfindliche Rohrnetze — verhindert Überschwemmungen und Wasserverluste
• Regelung von Pegel und Durchfluss in Reservoirs
• Kommunale Verteilnetze, Wasserressourcen, Aufbereitung und Entsalzung
• Bewässerungssysteme und industrielle Anlagen, die Netzausfallschutz und Druckmanagement benötigen

Technische Daten / Spezifikationen

• Modell: 792-U
• Serie: 700 Sigma Serie
• Produkttyp: Rohrbruch-Schutz- und Druckminderventil (Absperrung bei Überstrom)
• Betätigung: Hydraulisch betrieben, membranbetätigt
• Funktionen: Druckminderung (hält voreingestellten Ausgangsdruck) und Absperrung bei Überstrom (tropfdicht, verriegelt bis manuelles Zurücksetzen)
• Design: Doppelkammer-Aktuator (moderate Reaktion, geschützte Membran)
• Durchflussweg: Hindernisfreier Durchfluss; optionaler V-Port-Drosselstopfen für stabile Kontrolle bei niedrigen Durchflüssen
• Wartung: In-line wartbar für einfache Instandhaltung
• Abdichtung: Tropfdichte Abdichtung
• Materialien: Geeignet für Trinkwasser- und industrielle Wasseranwendungen
• Typische Einsatzbereiche: Reservoirs, kommunale Netze, Aufbereitung/Entsalzung, Industrie, Bewässerung
