Schwimmer Ventil C70-C

IsolationAblassfür Wasser

Produktübersicht

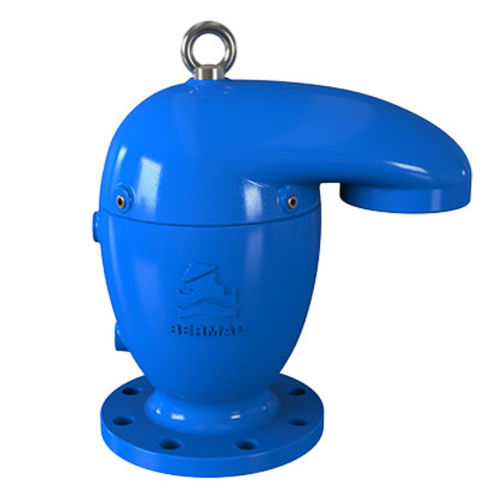

BERMAD C70 ist ein kombiniertes Luftventil für Wasserver- und -entsorgungsnetze sowie Bewässerungssysteme. Es entlüftet beim Befüllen, gibt eingeschlossene Luftpolster in druckbehafteten Leitungen frei und ermöglicht die Aufnahme großer Luftmengen beim Entleeren. Das Ventil verfügt über ein Doppel-Orifice mit patentiertem 2‑Stufen-Automatikorifice und eine Überspannungsschutzvorrichtung (Anti-Slam / langsames Schließen), die Drucktransienten und Wasserspritzer beim Luftablass reduziert.

Hauptmerkmale

• Geradstromgehäuse mit gleichen Nennmaßen für Ein- und Ausgang zur Erhöhung des Durchflusses.
• Dynamische Dichtung wirksam bei niedrigem Druck (ca. 1,5 psi / 0,1 bar) zur Leckagevermeidung.
• Doppel-Orifice mit patentiertem 2‑Stufen-Automatikorifice zur Minimierung von Wasserspritzern beim Entlüften.
• Drei wählbare Ausgänge (seitlich, nach unten, pilzförmig rund) mit 360°-Drehbarkeit für flexible Montage.
• Kompakte, robuste Bauweise mit vollständig korrosionsbeständigen Innenbauteilen für reduzierten Wartungsaufwand.
• Überspannungsschutz (Anti-Slam / langsames Schließen) und Doppel-Orifice für verbesserten Schutz gegen Drucktransienten und Trennung der Wassersäule.
• Werksprüfungen inklusive Vakuumtests.

Zertifizierungen & Konformität

• Funktionelle Zulassungen: WRAS (UK), EN-1074/4 (EU), AENOR (Spanien), SAI AS4956 (Australien), WSAA (Australien), PUB SS 375 (Singapur).
• Entwurf gemäß AWWA C512 (USA).
• Trinkwasserzulassungen: WRAS, ACS (Frankreich), NSF-ANSI-CAN 61 und NSF-ANSI 372 (USA), SAI AS4020 (Australien), PUB SS 375 und SS 270 (Singapur).
• Werksinterne Qualitätskontrolle und Prüfstandtests, inklusive Vakuumversuche.

Typische Anwendungen

• Pumpstationen und Tiefbrunnenpumpen: Luftablass, Überspannungsschutz und Vakuumvermeidung.
• Leitungen: Schutz vor Luftansammlung und Vakuumbildung an Hochpunkten, Gefällewechseln und Querungen.
• Wassernetze und Bewässerung: Schutz vor Trennung der Wassersäule, Vakuum und Druckstößen.

Technische Daten

• Modell: C70-C
• Serie: Air Valves Series
• Gehäusematerial: duktiles Gusseisen
• Doppel-Orifice mit patentiertem 2‑Stufen-Automatikorifice (automatische Luftfreigabe)
• Überspannungsschutz: Anti-Slam / langsames Schließen
• Niederdruckdichtung: wirksam bis ca. 1,5 psi (0,1 bar)
• Ausgangsoptionen: seitlich, nach unten, pilzförmig; jeweils 360° drehbar
• Zielsegmente: Wasserversorgung, Bewässerung
• Prüfungen: Werksgeprüft inklusive Vakuumbedingungen
