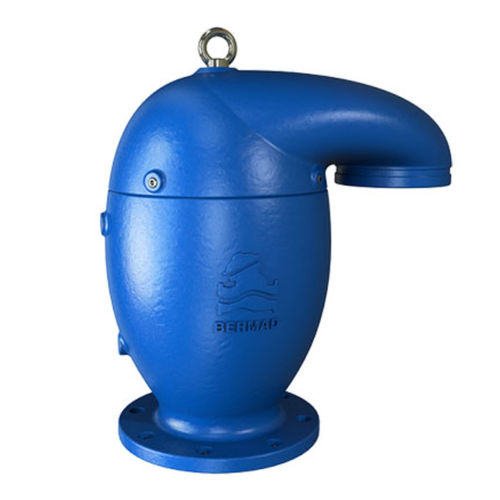

Luftentlastungsventil C75

Vakuumfür Wasserleitungenfür Pipeline

Produktübersicht
BERMAD C75-C ist ein kombiniertes Entlüftungsventil für Transport- und Verteilnetze von Trinkwasser. Es entlüftet beim Befüllen, gibt eingeschlossene Lufttaschen in Druckleitungen frei und ermöglicht bei Entleerung die Aufnahme großer Luftmengen. Das aerodynamische Doppelöffnungs-Design zusammen mit integriertem Anti‑Slam (langsames Schließen) verbessert die Luft‑Wasser‑Trennung, verringert Wasserspritzer beim Entlüften und erhöht die Dichtigkeit bei niedrigen Drücken.

Funktionen & Vorteile

• Geradliniger Durchflusskörper für höhere als übliche Durchflussraten.
• Dynamische Abdichtung wirksam bis 1,5 psi (0,1 bar) zur Verhinderung von Leckagen bei Niederdruck.
• Patentierte 2‑stufige automatische Öffnung zur Minimierung der Wasserspritzer und Verlängerung der Betriebsintervalle.
• Doppelöffnung für kombinierte Großvolumen‑Entlüftung und kontinuierliche Kleinentlüftung.
• Integrierter Überspannungsschutz (Anti‑Slam / langsames Schließen) zur Minderung transienter Effekte.
• Drei optionale Auslassvarianten (seitlich, nach unten, Pilzform) mit 360° schwenkbaren Ausgängen für flexible Montage.
• Kompakte, robuste Konstruktion mit vollständig korrosionsbeständigen Innenbauteilen für geringeren Wartungsaufwand und lange Lebensdauer.
• Werksprüfungen auf spezialisierten Prüfständen, einschließlich Vakuumbedingungen, zur Qualitätssicherung.
• Zertifikate für funktionale Anforderungen und Trinkwasseranwendung.

Typische Anwendungen

• Pumpstationen und Tiefbrunnenpumpen: Luftableitung, Überspannungsschutz und Verhinderung von Vakuum.
• Leitungs-Höhepunkte, Gefällewechsel und Querungen: Schutz vor Luftansammlungen und Vakuumbildung.
• Verteil- und Transportnetze: Schutz gegen Vakuum, Druckstöße und Trennung der Wassersäule.

Technische Daten

• Modell: C75-C
• Produktfamilie: Air Valves Serie
• Gehäusematerial: Duktiles Eisen
• Hauptfunktionen: Luftableitung beim Befüllen, Freigabe eingeschlossener Lufttaschen, Aufnahme großer Luftvolumina beim Entleeren
• Öffnung: Doppelöffnung; patentierte 2‑stufige automatische Öffnung zur Reduzierung von Spritzwasser
• Überspannungsschutz: Anti‑Slam / langsames Schließen
• Abdichtung bei Niederdruck: wirksam ab 1,5 psi (0,1 bar)
• Auslassoptionen: seitlich, nach unten, Pilzform; Ausgänge 360° schwenkbar
• Innenbauteile: vollständig korrosionsbeständig
• Qualitätskontrolle: Werksprüfungen auf spezialisierten Prüfständen einschließlich Vakuumtests
• Normen & Zertifikate: EN-1074/4, SAI AS4956, WSAA, NSF/ANSI/CAN 61, NSF/ANSI 372
• Referenz / Barcode: 502063
