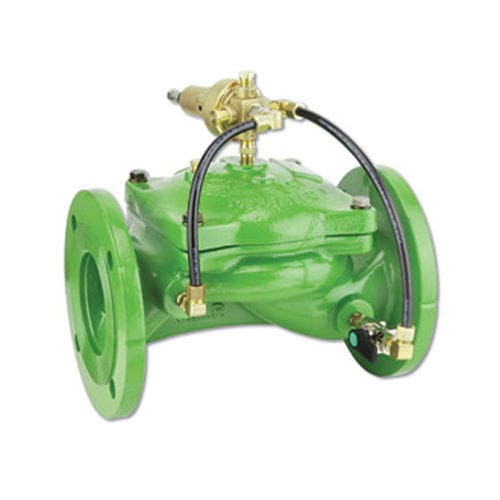

Hydraulisch gesteuerte Entlastungsventil IR-43Q-R

MembranSchnell

Untertitel
Mit metallischen Steuerzubehörteilen (R).

Übersicht
Das BERMAD IR-43Q-2W-R Schnellöffnende Druckentlastungsventil ist ein hydraulisch betätigtes, membrangesteuertes Regelventil, das übermäßigen Leitungsdruck abbaut, wenn dieser über den voreingestellten Maximalwert steigt. Es öffnet sich vollständig zur Druckentlastung und gewährleistet ein gleichmäßiges, tropfarmes, progressives Schließen mit hoher Wiederholgenauigkeit.

Hydraulische Druckregelung

• Durch Leitungsdruck gesteuerte Funktion
• Langfristige tropffreie Abdichtung
• Langanhaltende Einstellstabilität
• Weiter Einstellbereich
• Enges Einstellfenster mit minimaler Hysterese

Fortschrittliches hydro-effizientes Globe-Design

• Ungehinderter Strömungsweg zur Minimierung von Druckverlusten
• Ein bewegliches Bauteil für vereinfachte Dynamik
• Hohe Durchflusskapazität für schnelle Druckableitung

Vollständig gestützte und abgestimmte Membran

• Erfordert niedrigen Öffnungs- und Betätigungsdruck
• Begrenzt das Schließen progressiv, um Wasserstöße zu reduzieren
• Verhindert Membranverzerrung für lange Lebensdauer

Bedienerfreundliches Design

• Einfache Druckeinstellung für Vor-Ort-Anpassungen
• Einfache Inline-Inspektion und Wartung

Typische Anwendungen (Bewässerung)

• Schutz vor Rohrleitungsbrüchen
• Beseitigung vorübergehender Druckspitzen
• Sichtbare Anzeige bei Systemausfall
• Schutz vor Filterbruch

Zusatzfunktionen

• F: Großer Steuerfilter
• I: Positionsanzeige-Baugruppe

Technische Daten

• Modell: IR-43Q-2W-R
• Baureihe: Serie 400
• Steuerzubehör: Metallische Steuerzubehörteile (R) wie angegeben
• Betrieb: Hydraulisch betätigt, membrangesteuert
• Anwendungsbereich: Bewässerung und Wasserverteilung
• Produktcode / Barcode: 26310
