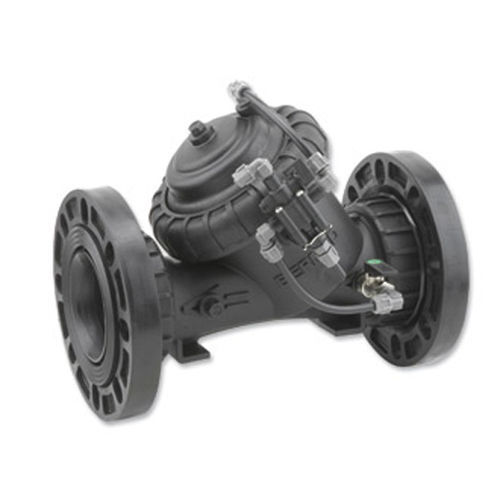

Membranventil IR-105-54-3W-X

hydraulisch gesteuertfür WasserGewinde

Übersicht
Das BERMAD Hydraulikregelventil mit hydraulischem Relais ist ein hydraulisch betätigtes, membrangesteuertes On/Off-Ventil, das normalerweise geschlossen ist. Es öffnet bei einem Fern-Druckbefehl und schließt bei Ausfall dieses Befehls. Entwickelt für Bewässerungs- und Verteilungsinfrastrukturen, die Befehlsverstärkung und zuverlässiges Schließen benötigen.

Wesentliche Merkmale

• Durch Leitungsdruck betriebenes hydraulisches Antriebssystem
• Hydraulisch gesteuerte On/Off-Funktion mit Relaisverstärkung
• Schließt bei Verlust des Steuerdrucks
• Verstärkt und überträgt schwache Fernbefehle

Konstruktion & Materialien

• Ingenieurtechnischer Verbundwerkstoff, geeignet für Bewässerungsanwendungen
• Vor Ort an verschiedene Endanschlüsse anpassbar
• Beständig gegen Chemikalien und Kavitation

hYflow 'Y'-Gehäuse — Look Through Design

• 'Y'-Gehäuse mit Look Through-Strömungsweg für sehr hohen Durchfluss bei geringer Druckverlust

Membran & interne Baugruppe

• Einheitliche flexible Membran und geführter Verschluss für genaue, stabile Regelung
• Sanftes Schließen und geringer Ansteuerungsdruck erforderlich
• Verhindert Membranerosion und Verformung
• Einfache Inline-Inspektion und Wartung

Typische Anwendungen

• Automatisierte Bewässerungssysteme und Feldsteuerköpfe
• Verteilungszentren und Arealnetze
• Bewässerungssysteme mit niedriger Zulaufdruckversorgung
• Energieeffiziente Bewässerungsanlagen

Zusatzfunktionen / Optionen

• M: Flow Stem (ausgenommen Größen 4"L, 6"R)
• 5: Kunststoff-Prüfanschluss
• Z: Manueller Selektor
• V3: Victaulic PVC-Adapter 3"
• V4: Victaulic PVC-Adapter 4"

Technische Daten

• Handelsbezeichnung: IR-105-54-3W-X
• Produktserie: Serie 100
• Betriebsart: Normalerweise geschlossen — öffnet bei Fern-Druckbefehl; schließt bei Ausfall
• Ansteuerung: Hydraulisch, membrangesteuert
• Funktion: Hydraulisch gesteuertes On/Off-Ventil mit Relais zur Verstärkung/Weiterleitung von Fernsignalen
• Gehäusedesign: hYflow 'Y' mit Look Through für hohen Durchfluss und geringen Druckverlust
• Bauweise: Ingenieur-Verbundwerkstoff, chemikalien- und kavitationsbeständig
• Internes: Einheitliche Membran und geführter Verschluss für präzise Regelung und Membranschonung
• Wartung: Einfache Inline-Inspektion und Service
• Optionen: M, 5, Z, V3, V4
• Zielmarkt: Bewässerung — Feldsteuerköpfe, Verteilung, mechanisierte & Mikro-Bewässerung
