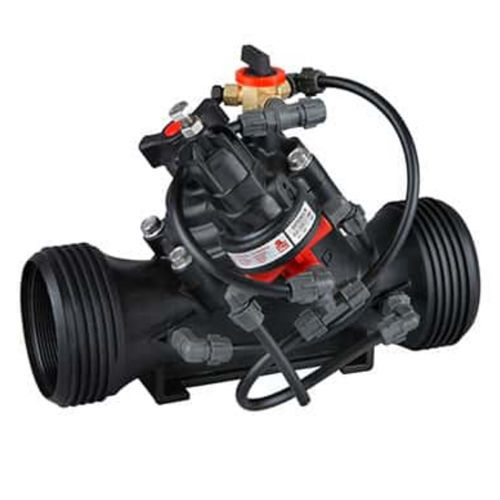

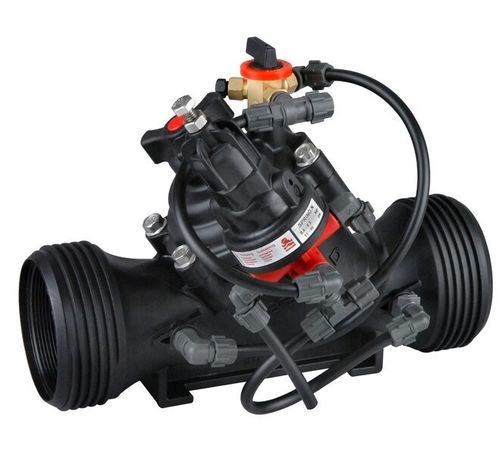

Regler und Druckminderventil / für Wasser IR-120-50-3W-XZ

MembranVerbundwerkstoffIndustrie

Produktübersicht
Das BERMAD Druckminderungsventil mit hydraulischer Steuerung ist ein hydraulisch betriebenes, membrangesteuertes Regelventil, das höheren Zulaufdruck auf einen konstant niedrigeren Druck am Ablauf reduziert und sich bei Druckabfall in der Leitung vollständig öffnet. Es öffnet oder schließt als Reaktion auf einen Fern-Druckbefehl.

Merkmale & Vorteile

• Leitungsdruckgesteuert, hydraulisch geregelt
  • Schützt nachgeschaltete Systeme
  • Öffnet bei Druckabfall in der Leitung vollständig
• Ingenieursverbundventil mit Industrieausführung
  • Vor Ort anpassbar an eine breite Palette von Anschlussformen
  • Gelenkflanschverbindungen zur Beseitigung von Rohrbiege- und hydraulischen Belastungen
  • Hohe Beständigkeit gegen Chemikalien und Kavitation
• hYflow 'Y' Gehäuse mit 'Look Through' Design
  • Sehr hoher Durchfluss bei geringem Druckverlust
• Einheitliche 'Flexible Super Travel' (FST) Membran und geführter Verschluss
  • Genaue und stabile Regelung mit sanftem Schließen
  • Erfordert geringe Betätigungsdrücke
  • Verhindert Membranerosion und Verformung
  • Einfache Inline-Inspektion und Wartung

Typische Anwendungen

• Automatisierte Bewässerungssysteme
• Druckminderungsanlagen
• Systeme mit schwankendem Versorgungsdruck
• Verteilzentren
• Energieeffiziente Bewässerungssysteme

Zusätzliche Merkmale

• M : Durchflussverstellung (ausgenommen Größen 4"L, 6"R)
• 5 : Kunststoff-Prüfanschluss
• V3 : Victaulic PVC-Adapter 3"
• V4 : Victaulic PVC-Adapter 4"

Technische Daten / Spezifikationen

• Modell: IR-120-50-3W-XZ
• Serie: 100 Serie
• Marke: BERMAD
• Barcode / interne Kennung: 26933
• Steuerungsart: 3-Wege-Steuerung; hydraulische Fernsteuerung; manueller Selektor
• Betrieb: Hydraulisch betriebenes, membrangesteuertes Druckminderungsventil — reduziert höheren Zulaufdruck auf konstant niedrigeren Ablaufdruck; öffnet bei Druckabfall vollständig; öffnet/schließt auf Fern-Druckbefehl
• Ventilgehäuse: Ingenieursverbund, hYflow 'Y' Gehäuse mit 'Look Through' Design
• Membran & Verschluss: Einheitliche 'Flexible Super Travel' (FST) Membran und geführter Verschluss
• Wesentliche Vorteile: Genaue und stabile Regelung; sanftes Schließen; niedrige Betätigungsdrücke; Erosionsschutz; einfache Inline-Inspektion und Wartung
• Konstruktionsvorteile: Vor Ort anpassbare Anschlussenden; Gelenkflansche zur Eliminierung von Rohrbiegungen und hydraulischen Belastungen; chemikalien- und kavitationbeständig
• Durchflusseigenschaften: Sehr hoher Durchfluss bei geringem Druckverlust
• Wählbare Optionen: Durchflussverstellung M; Kunststoff-Prüfanschluss; Victaulic PVC-Adapter (V3, V4)
• Typische in der Dokumentation genannte Größen: 1.5" bis 4" (siehe Produktdokumentation)
