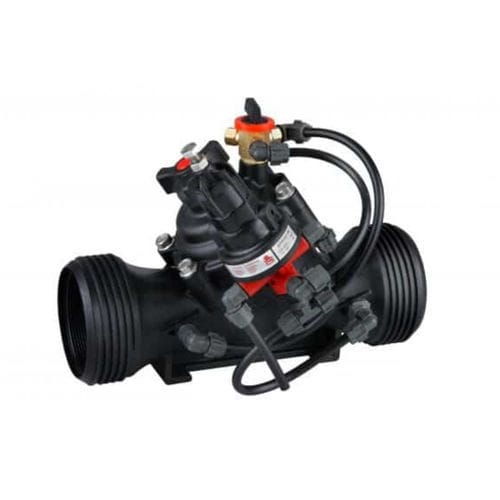

Membranventil IR-120-Zb

hydraulisch gesteuertStellDruckregel

Überblick Das BERMAD IR-120-Zb ist ein hydraulisch betätigtes, membrangesteuertes Druckminderungsventil, das höhere Zulaufdrücke in einen sehr niedrigen, stabil voreingestellten Druck am Ablauf umsetzt. Es hält den Auslassdruck stabil trotz Lastschwankungen oder Schwankungen des Zulaufdrucks und ist für Tropfbandbewässerung und Feldsteuerköpfe optimiert.

Merkmale und Vorteile

• Leitungsdruckgesteuert, hydraulisch kontrolliert
  • Schützt nachgelagerte Bewässerungskomponenten und Tropfer
• Servo-Pilot zur Druckreduzierung
  • Dynamisch integriertes Nadelventil für präzise Regelung
  • Einstellbar bis 0,5 bar (7 psi)
  • Sehr geringe Hysterese für stabile Regelung
• Technisch ausgeführtes Verbundventil mit industriellem Design
  • Robuste, chemikalien- und kavitationbeständige Konstruktion
  • Ohne interne Schrauben und Muttern reduziert Korrosions- und Ausfallrisiken
• hYflow 'Y'-Gehäuse mit "Look Through"-Design
  • Sehr hoher Durchfluss bei geringem Druckverlust — geeignet für lange Tropfleitungen
• Unitized Flexible Super Travel (FST)-Membran und geführter Verschluss
  • Genaue, stabile Regelung mit sanftem Schließen
  • Benötigt geringe Ansprech- und Öffnungsdrücke; verhindert Membranerosion
• Einfache Inline-Inspektion und Wartung

Typische Anwendungen

• Tropfband- bzw. Drip-Tape-Systeme
• Niederdruck-Einstellzonen
• Versorgungsnetze mit geringem Zulaufdruck
• Energieeffiziente Bewässerungssysteme

Zusätzliche Merkmale

• M : Durchflussbegrenzer (ausgenommen Größen 4"L, 6"R)
• 5 : Kunststoff-Prüfanschluss
• Z : Manueller Selektor
• V3 : Victaulic PVC-Adapter 3"
• V4 : Victaulic PVC-Adapter 4"

Technische Daten

• Marke: BERMAD
• Modell: IR-120-Zb
• Serie: Serie 100
• Produkttyp: Druckminderer, hydraulisch betätigt, membrangesteuert
• Sektor/Anwendung: Bewässerung (Tropfband und Feld-Steuerköpfe)
• Funktion: Hydraulisch betrieben
• Pilottyp: Servo-Pilot zur Druckreduzierung mit dynamischem integriertem Nadelventil
• Einstellbarer Auslassdruck: ab 0,5 bar (7 psi)
• Gehäusedesign: hYflow 'Y' Look Through für sehr hohen Durchfluss und geringen Druckverlust
• Membran: Unitized FST (Flexible Super Travel) mit geführtem Verschluss
• Materialien: Technisches Verbundmaterial; chemikalien- und kavitationbeständig; keine internen Schrauben/Muttern
• Wartung: Einfache Inline-Inspektion und Service
• Optionen: M, 5, Z, V3, V4
• Interne Referenz / Barcode: 127438
