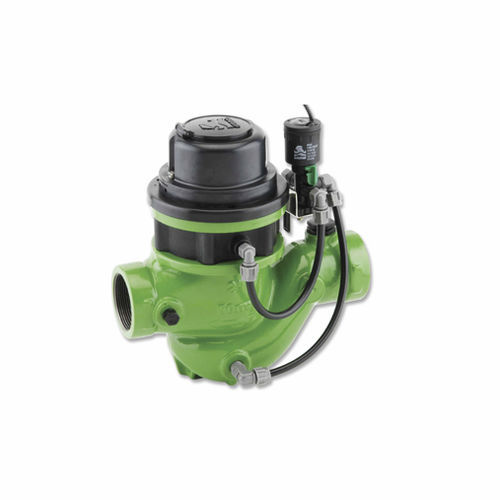

Membranventil 910/M0-KX-R02

elektrisch betätigtfür Wasser3-Wege

Übersicht
Das BERMAD Hydrometer IR-910-M0-3W-KX kombiniert einen Woltman-Turbinenwasserzähler mit einem hydraulisch betätigten Membranregelventil und einer elektromagnetisch gesteuerten On/Off-Funktion. Es dient als Hauptdurchflussmesser und als elektromagnetisch gesteuertes Regelventil, verfügt über einen magnetischen Antrieb mit vakuumversiegeltem Zähler und eine optionale Impulsausgangsfunktion für die Telemetrieintegration.

Hauptmerkmale

• Integriertes Ventil und Durchflussmesser zur Reduzierung von Platzbedarf und Komponenten
• Hydraulisches Hydrometer mit Magnetventilsteuerung: druckbetrieben, elektrisch gesteuerte Ein/Aus-Funktion
• Magnetantrieb mit vakuumversiegeltem Zähler (M0): trockenes Getriebe und spannungsfreie Reed-Impulsausgänge
• Interne Ein- und Auslaufströmungsbegradiger zur Minimierung von Begradigungsstrecken und zur Erhaltung der Messgenauigkeit
• Integriertes Kalibriergerät für präzise Feldkalibrierungen

Typische Anwendungen

• Automatisierte Bewässerungssysteme und Verteilnetze
• Fern- und Hochdruckinstallationen
• Fernablesung von Durchflussdaten und Telemetrie
• Durchflussüberwachung und Leckagekontrolle in Verteilleitungen

Zusätzliche Optionen

• Z: Manueller Selektor
• ME: Elektronischer Zähler (Upgrade-Kit verfügbar)

Hinweise
Magnetantriebs-Version als M0 gekennzeichnet. Zusammengesetzte Regelkreisschleife und Zubehör als K gekennzeichnet. Produkt ist in einer 3-Wege-Konfiguration erhältlich. Das integrierte Design vereinfacht die Installation und reduziert die Anzahl der benötigten Systemkomponenten.

Technische Daten

• Modellbezeichnung: IR-910-M0-3W-KX
• Serie: 900 Serie
• Produkttyp: Magnetventilgesteuertes Hydrometer (hydraulisches Hydrometer + elektromagnetisch gesteuertes Ventil)
• Zählertyp: Woltman-Turbinenwasserzähler
• Zähler: Magnetantrieb mit vakuumversiegeltem Zähler (M0)
• Regelkreis / Zubehör: Zusammengesetzter Regelkreis mit Zubehör (K)
• Ventilkonfiguration: 3-Wege
• Betätigung: Drucklinienbetriebene hydraulische Betätigung; elektrisch gesteuerte Magnetventil Ein/Aus
• Impulsausgang: Reed-Schalter, spannungsfrei; mehrere Impulskombinationen; optional
• Strömungsglättung: Interne Ein- und Auslaufbegradiger
• Kalibrierung: Integriertes Durchflusskalibriergerät
• Katalog / interner Barcode: 27625
• Typischer Sektor: Bewässerung
