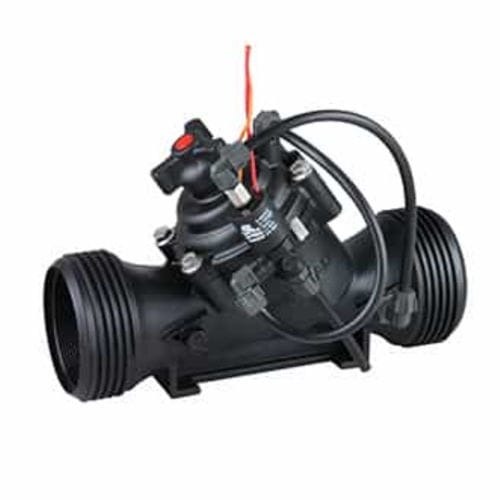

Membranventil IR-110-X

hydraulisch gesteuertSteuerungVerteilung

Produktübersicht

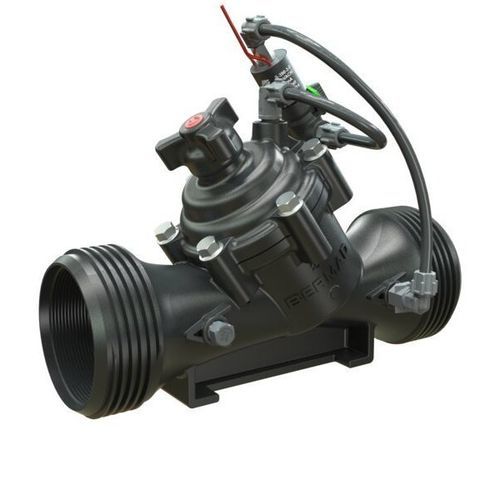

Das BERMAD IR-110-3W-X ist ein magnetgesteuertes, hydraulisch betriebenes Regelventil mit Membran, das sich als Reaktion auf ein elektrisches Signal öffnet und schließt. Für Bewässerungsanwendungen entwickelt, bietet es elektrische On/Off-Steuerung mit 3‑Wege‑Funktion und gehört zur Serie 100.

Hauptmerkmale und Vorteile

• Hydraulisches Regelventil
  • Durch Leitungsdruck angetrieben
  • Elektrisch gesteuerte Ein/Aus-Funktion
• Verbundwerkstoff-Ventil mit industriellem Design
  • Vor Ort anpassbar an eine breite Palette von Rohranschlüssen
  • Gelenkflansch-Verbindungen eliminieren Leitungsbiegung und hydraulische Spannungen
  • Beständig gegen Chemikalien und Kavitation
• hYflow 'Y'-Gehäuse mit "Look Through"-Design
  • Hohe Durchflusskapazität bei geringem Druckverlust
• Unitisierte Flexible Super Travel (FST) Membran und geführter Stopfen
  • Sanftes Schließen
  • Erfordert niedrigen Betätigungsdruck
  • Verhindert Membranerosion und Verformung
• Bedienerfreundliches Design
  • Einfache In-Line-Inspektion und Wartung

Typische Anwendungen

• Automatisierte Bewässerungssysteme
• Fern- und/oder höhenversetzte Systeme
• Verteilzentren
• Bewässerungssysteme mit niedriger Zufuhrdruck
• Energieeffiziente Bewässerungssysteme

Zusätzliche Merkmale

• M : Durchflussstange (ausgenommen Größen 4"L, 6"R)
• 5 : Kunststoff-Prüfanschluss
• Z : Manueller Selektor
• V3 : Victaulic PVC-Adapter 3"
• V4 : Victaulic PVC-Adapter 4"

Technische Daten

• Modell: IR-110-3W-X
• Serie: Serie 100
• Produkttyp: Magnetgesteuertes Regelventil (3‑Wege‑Steuerung)
• Steuerung: Elektrisch betätigte Magnetventilsteuerung; hydraulisches Antriebssystem durch Leitungsdruck
• Gehäusedesign: hYflow 'Y'-Gehäuse mit "Look Through" für hohen Durchfluss und geringen Druckverlust
• Membran / Stopfen: Unitisierte FST-Membran mit geführtem Stopfen für sanftes Schließen und niedrigen Betätigungsdruck
• Materialien: Verbundwerkstoffkonstruktion; chemikalien- und kavitationsbeständig
• Anschlussarten: Vor Ort anpassbar an eine Vielzahl von Anschlüssen; Gelenkflansche zur Eliminierung hydraulischer Spannungen
• Wartung: In-Line-Inspektion und einfache Wartungskonstruktion
• Typische Armaturen & Optionen: Varianten der Durchflussstange, Kunststoff-Prüfanschluss, manueller Selektor, Victaulic PVC-Adapter (3" und 4")
• Zielsegment: Bewässerung
• Typische Installationen: Feldsteuerköpfe, Verteilungssysteme, Pumpstationen und andere Bewässerungsinfrastrukturen
• Interne Referenz / Barcode (Site): 26580
