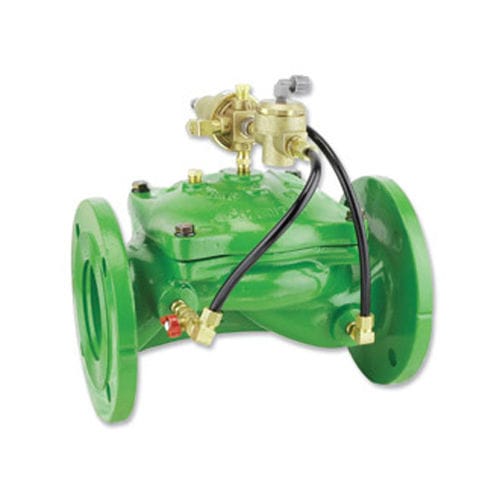

Membranventil IR-430-50-R

hydraulisch gesteuertStellfür Diesel

Übersicht
Das BERMAD Druckhalteventil IR-430-50-2W-R ist ein hydraulisch betriebenes, membrangesteuertes Regelventil, das einen vorab eingestellten minimalen Druck am Einlauf (amont) unabhängig von schwankendem Durchfluss oder variierendem Druck am Auslauf aufrechterhält. Es öffnet oder schließt als Reaktion auf ein ferngegebenes Drucksignal und entlastet bei Offline-Einbau überhöhten Leitungsdruck.

Hydraulische Druckregelung

• Von Leitungsdruck angetrieben, hydraulisch gesteuerte On/Off-Funktion
• Hält die Versorgungsdruck aufrecht und steuert das Befüllen des Systems
• Entlastet Überdruck zum Schutz von Pumpe und Systemkomponenten

Fortschrittliches hydro-effizientes Globus-Design

• Ungehinderter Durchflussweg zur Reduzierung von Turbulenzen
• Ein bewegliches Teil für vereinfachte Zuverlässigkeit
• Hohe Durchflusskapazität, geeignet für Bewässerung und Pumpstationen

Vollständig gestützte und ausbalancierte Membran

• Erfordert niedrigen Betätigungsdruck
• Ausgezeichnete Regelung bei niedrigen Durchflüssen
• Progressive Schließung vermeidet Druckstöße
• Verhindert Membranverformung für längere Lebensdauer

Bedienerfreundliches Design

• Einfaches Einstellen des Drucks und Inbetriebnahme
• Einfache Inline-Inspektion und Wartung

Typische Anwendungen

• Automatisierte Bewässerungssysteme und Feldsteuerköpfe
• Priorisierung von Druckzonen in Verteilnetzen
• Leitungsfüllsteuerung und Verhinderung des Entleerens von Leitungen
• Bewässerungsmaschinen, Pumpstationen und Verteilzentren
• Bewässerungssysteme mit geringer Versorgungsdruck

Zusätzliche Merkmale

• F: Großer Steuerfilter
• I: Bausatz mit Positionsanzeige
• M: Durchflussstange / mechanische Schließoption

Technische Daten

• Modell: IR-430-50-2W-R
• Serie: 400 Serie
• Marke: BERMAD
• Produkttyp: Druckhalteventil
• Antrieb: Hydraulisch, membrangesteuert
• Steuerung: 2‑Wege Steuerung; hydraulische Fernsteuerung
• Design: Hydro-effizientes Globus-Design mit ungehindertem Durchflussweg und nur einem beweglichen Teil
• Membran: Vollständig gestützt und ausbalanciert für niedrigen Betätigungsdruck und gute Regelung bei niedrigen Durchflüssen
• Typisches Segment: Bewässerung, Pumpen und Verteilung
• Interner Code/Barcode: 127574
