Membranventil IR-172-50-3W-Xt

hydraulisch gesteuertRegelsteuerbar

Produktübersicht

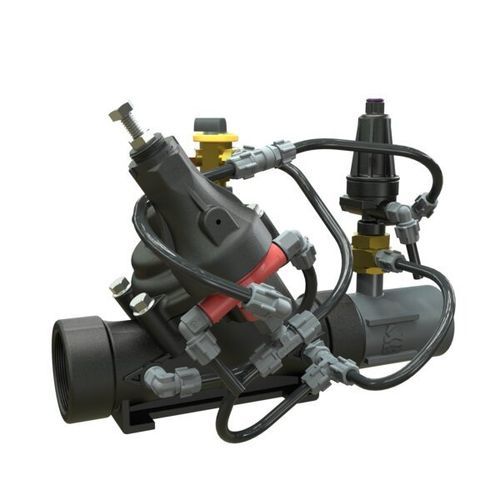

Das BERMAD Durchflussregel- und Druckminderventil IR-172-50-3W-XZt ist ein hydraulisch betriebenes, membrangesteuertes Regelventil, das die Systemanforderung auf einen voreingestellten Maximalwert begrenzt, den Druck stromabwärts konstant reduziert und auf hydraulische Schaltbefehle reagiert. Speziell geeignet für Bewässerungs- und Feldverteilungssysteme.

Hauptmerkmale

• Durch Leitungsdruck angetriebene hydraulische Durchflussregelung zur Begrenzung der Füllrate und Vermeidung übermäßiger Verbraucheranforderungen
• Hält den voreingestellten reduzierten Druck stromabwärts zur Stabilisierung von Bewässerungsnetzen
• Einstellbarer, schaufelartiger hydromechanischer Durchflusspilot ohne zusätzliche Druckverluste
• Einfache Einstellung von Durchfluss und Druck über einen großen Einstellbereich

Konstruktionsmerkmale

• Technisch ausgelegter Verbundwerkstoffaufbau für hohe Beständigkeit in landwirtschaftlichen Umgebungen
• Vor Ort anpassbar an eine Vielzahl von Anschlüssen
• Beständig gegen Chemikalien und Kavitation für lange Lebensdauer

hYflow 'Y' Ventilkörper

• "Look Through"-Design für minimale Strömungsbehinderung
• Extrem hoher Durchfluss bei geringem Druckverlust — geeignet für Hauptleitungen und Filterstationen

Unitisierte Flexible Super Travel (FST) Membran und geführter Verschluss

• Präzise und stabile Regelung mit sanftem Schließverhalten
• Erfordert niedrigen Betätigungsdruck
• Verhindert Membranerosion und -verformung für zuverlässigen Feldeinsatz
• Einfache Inline-Inspektion und Wartung zur Minimierung von Ausfallzeiten

Typische Anwendungen

• Leitungsfüllsteuerung in Bewässerungsnetzen
• Druckreduziersysteme für Verteilnetze
• Mehrere unabhängige Verbrauchersysteme und Abzweigungen
• Systeme mit schwankendem Versorgungsdruck
• Mechanisierte Bewässerungssysteme und Kreisberegner
• Filterstationen und Spülanlagen

Zusätzliche Merkmale / Optionen

• M: Durchflussbegrenzung (ausgenommen Größen 4"L, 6"R)
• 5: Kunststoff-Prüfanschluss
• V3: Victaulic PVC-Adapter 3"
• V4: Victaulic PVC-Adapter 4"

Technische Daten

• Modell: IR-172-50-3W-XZt
• Serie: 100 Series
• Betätigung: Hydraulisch betrieben, membrangesteuertes Regelventil
• Steuerarten: 3-Wege-Steuerung; hydraulische Fernsteuerung; manueller Wahlschalter
• Durchflusspilot: Einstellbarer hydromechanischer Schaufelpilot (ohne zusätzliche Druckverluste)
• Ventilkörper: hYflow 'Y' "Look Through" Design für hohen Durchfluss und geringen Druckverlust
• Membran: Unitisierte Flexible Super Travel (FST) Membran mit geführtem Verschluss
• Materialien: Technischer Verbundwerkstoff — beständig gegen Chemikalien und Kavitation
• Hauptanwendungen: Feldsteuerköpfe für Bewässerung, mechanisierte Bewässerung, Filterstationen
• Interne Referenz / Barcode: 127455
