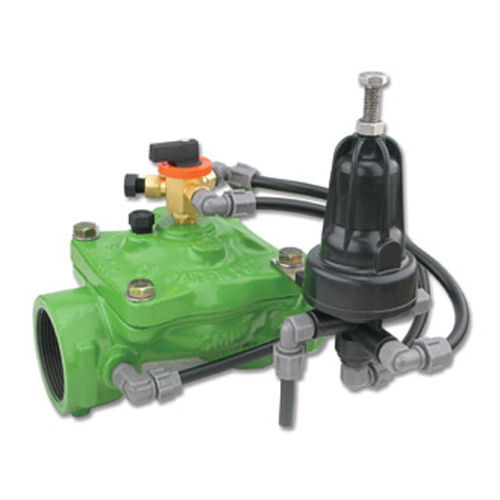

Kugelsitzventil IR-420-3W-KXZ

hydraulisch gesteuertDruckregelIndustrie

Übersicht
Das BERMAD Druckminderventil IR-420-3W-KXZ ist ein hydraulisch betätigtes, membrangesteuertes Regelventil, das höhere Zulaufdrücke auf einen konstanten, niedrigeren Druck am Druckabgang reduziert, unabhängig von schwankendem Verbrauch, und sich bei Druckabfall in der Leitung vollständig öffnet.

Hydraulische Druckregelung

• Hydraulische Steuerung durch Leitungsdruck
• Schützt nachgeschaltete Systeme durch Aufrechterhaltung des eingestellten Drucks
• Öffnet bei Leitungsdruckabfall vollständig zur Sicherstellung der Versorgung

Fortschrittliches hydro-effizientes Kugelgehäuse-Design

• Ungehinderter Strömungspfad zur Minimierung von Druckverlusten
• Ein einziges bewegliches Teil für vereinfachte Dynamik
• Hohe Durchflusskapazität für Bewässerung und industrielle Verteilung

Vollständig gestützte und ausbalancierte Membran

• Niedriger Betätigungsdruck erforderlich
• Verbesserte Regelung bei niedrigen Durchflüssen
• Progressives Schließen für stabile Betriebsbedingungen
• Verhindert Membranverformung unter variablen Lasten

Bedienerfreundliches Design

• Einfache Druckeinstellung vor Ort
• Inline-Inspektion und wartungsfreundliche Komponenten
• Modulares Design ermöglicht einfache Nachrüstung von Steuerfunktionen

Typische Anwendungen

• Druckminderstationen
• Systeme mit schwankendem Versorgungsdruck (Bewässerungsverteilung, industrielle Netze)

Zusatzfunktionen

• I : Stellungsmelder-Baugruppe
• M : Durchflussstange
• 5 : Kunststoff-Prüfanschluss

Technische Merkmale / Spezifikationen

• Modell: IR-420-3W-KXZ
• Serie: 400 Serie
• Betrieb: Hydraulisch betätigt, membrangesteuert
• Steuerung: 3‑Wege-Steuerung mit manuellem Selektor und Kunststoff-Steuerzubehör (K)
• Funktion: Reduziert Zulaufdruck auf konstanten Druck am Druckabgang; öffnet bei Leitungsdruckabfall vollständig
• Design: Hydro-effizientes Kugelgehäuse mit ungehindertem Strömungspfad und einem beweglichen Teil
• Membran: Vollständig gestützt und ausbalanciert für niedrigen Betätigungsaufwand und verbesserte Regelung bei niedrigen Durchflüssen
• Typische Verwendung: Bewässerung (Feldsteuerköpfe, Verteilungsleitungen) und industrielle Verteilung
• Interner Barcode: 26164
