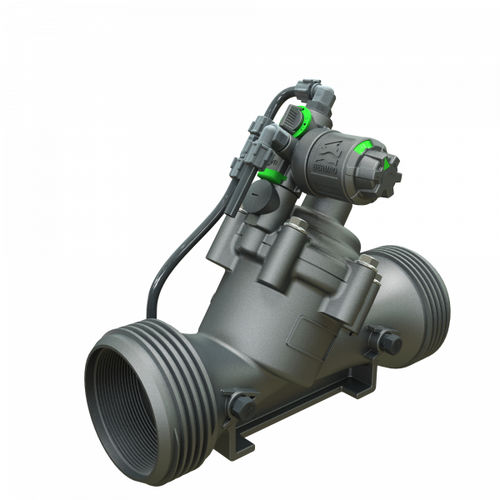

Membranventil IR-12T-3W-X

hydraulischRegelStell

Übersicht
Das BERMAD Top-Pilot Druckminderventil Modell IR-12T-3W-X reduziert einen höheren Eingangsdruck auf einen kalibrierten konstanten Ausgangsdruck und öffnet vollständig, wenn der Leitungsdruck unter den Einstellwert fällt. Es verfügt über einen integrierten 3-Wege-Piloten mit hochauflösender Einstellskala für schnelle und präzise Kalibrierung sowie ein kompaktes, montagefreundliches Design.

Merkmale & Vorteile

• Leitungsdruckgesteuert, hydraulisch gesteuert On/Off
  • Schützt nachgelagerte Systeme
  • Öffnet vollständig, wenn Durchfluss und Druck unter dem Einstellwert liegen
• Integrierter 3-Wege-Pilot — benutzerfreundlich
  • Feineinstellknopf und Skala für Kalibrierung ohne Manometer
  • Kompakte "Box-Size" Lösung für einfache Montage
  • Zusatz eines Magnetventils (Solenoid) ist vor Ort leicht möglich
  • Geeignet für Größen bis 3"
• Technisch konstruierte Verbundventile mit industriellem Design
  • Vor Ort anpassbar an eine Vielzahl von Endverbindungen
  • Beständig gegen Chemikalien und Kavitation für langlebigen Einsatz
• hYflow 'Y' Gehäuse mit "Look Through" Design
  • Sehr hoher Durchfluss bei geringem Druckverlust
• Unitisierte Flexible Super Travel (FST) Membran und geführter Stößel
  • Präzise und stabile Regelung mit sanftem Schließen
  • Geringer Betätigungsdruck, verhindert Membranverschleiß

Typische Anwendungen

• Systeme mit schwankendem Versorgungsdruck
• Parzellenventile in Tropf- und Sprinklerbewässerungssystemen
• Energiesparende Bewässerungssysteme — Verteilungsleitungen und Mikrobewässerung

Zusatzfunktionen

• 5: Kunststoff-Prüfanschluss
• V3: Victaulic PVC-Adapter 3"
• V4: Victaulic PVC-Adapter 4"

Eigenschaften / Technische Daten

• Modell: IR-12T-3W-X
• Produkttyp: Top-Pilot Druckminderventil
• Pilot: Integrierter 3-Wege-Pilot mit hochauflösender Einstellskala
• Serie: Serie 100
• Gehäusedesign: hYflow 'Y' ("Look Through" Design)
• Konstruktion: Technisch konstruierter Verbundwerkstoff, industrieller Standard, chemikalien- und kavitationsbeständig
• Membran & Stößel: Unitisierte FST-Membran und geführter Stößel
• Betrieb: Leitungsdruckgesteuert, hydraulisch On/Off; öffnet vollständig, wenn der Druck am Abgang unter den Sollwert fällt
• Größenbereich: Geeignet bis 3"
• Zusatzadapter: Victaulic PVC-Adapter verfügbar (3" und 4")
• Prüfanschluss: Kunststoff-Prüfanschluss als Option
• Geeignete Segmente: Bewässerung — Feldsteuerköpfe, Verteilungsleitungen, Mikrobewässerung
