Membranventil IR-120-50-bZ
hydraulisch gesteuertsteuerbarStell

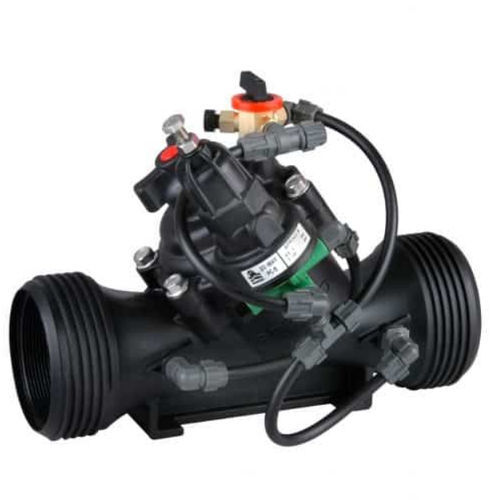

Membranventil - IR-120-50-bZ - BERMAD CS Ltd - hydraulisch gesteuert / steuerbar / Stell
Membranventil - IR-120-50-bZ - BERMAD CS Ltd - hydraulisch gesteuert / steuerbar / Stell
Membranventil - IR-120-50-bZ - BERMAD CS Ltd - hydraulisch gesteuert / steuerbar / Stell - Bild - 2
Membranventil - IR-120-50-bZ - BERMAD CS Ltd - hydraulisch gesteuert / steuerbar / Stell - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Membran
Betätigung
hydraulisch gesteuert
Funktion
steuerbar, Stell, Druckminderung
Medium
für Chemikalien
Körper$
T, Y-förmig, Monoblock, chemikalienbeständig
Anwendung
für Schlauch
Material
Kunststoff, aus Vinylgewebe
Weitere Eigenschaften
Niederdruck, chemikalienbeständig
DN

Max: 100 mm
(3,937 in)

Min: 40 mm
(1,575 in)

Druck

Max: 10 bar
(145 psi)

Min: 0,4 bar
(5,8 psi)

Beschreibung

Beschreibung
Das Druckminderventil IR-120-50-Zb von BERMAD ist ein hydraulisch betriebenes, membrangesteuertes Regelventil mit hydraulischer Fernsteuerung. Es reduziert präzise höhere Vorlaufdrücke auf einen voreingestellten, niedrigen und stabilen Rücklaufdruck. Es öffnet oder schließt als Reaktion auf einen Ferndruckbefehl und ist für Bewässerungs- und Verteilungsanwendungen ausgelegt.

Funktionen & Vorteile
  • Leitungsdruckgetrieben, hydraulisch gesteuert On/Off
    • Schützt nachgeschaltete Bewässerungs- und Verteilungssysteme
  • Druckmindernd, servopilotgesteuert
    • Dynamisches integriertes Nadelventil
    • Einstellbar bis 0,5 bar (7 psi)
    • Sehr geringe Hysterese für stabile Regelung
  • Engineered Composite-Gehäuse, industrielles Design
    • Chemikalien- und kavitationsbeständig
    • Keine internen Schrauben oder Muttern
  • hYflow 'Y'-Gehäuse mit "Look Through"-Design
    • Sehr hoher Durchfluss bei geringem Druckverlust
  • Unitisierte Flexible Super Travel (FST) Membran und geführter Verschluss
    • Genaue, stabile Regelung und sanftes Schließen
    • Geringe Öffnungs- und Betätigungsdrücke erforderlich
    • Verhindert Membranerosion und Verformung

Typische Anwendungen
  • Automatisierte Bewässerungssysteme
  • Drip-Tape- und Niederdruckleitungen
  • Verteilungszentren und Verteilerstationen
  • Niederdruck-Versorgungssysteme für Bewässerung
  • Energieeffiziente Bewässerungsnetze

Zusatzfunktionen
  • M: Flussstummel (ausgenommen Größen 4"L, 6"R)
  • 5: Kunststoff-Prüfanschluss
  • Z: Manueller Selektor
  • V3: Victaulic PVC-Adapter 3"
  • V4: Victaulic PVC-Adapter 4"

Technische Daten
  • Modell: IR-120-50-Zb
  • Serie: 100er Serie
  • Steuerungsart: 2/3-Wege Servopilot (Druckreduzierung) mit hydraulischer Fernsteuerung
  • Fernsteuerungsfähigkeit: hydraulisch
  • Manueller Selektor: optional
  • Einstellbarer Ausgangsdruck: bis 0,5 bar (7 psi)
  • Ventilkörper: Engineered Composite, chemikalien- und kavitationsbeständig
  • Gehäusedesign: hYflow 'Y' "Look Through" für hohen Durchfluss und geringen Druckverlust
  • Membran: Unitized Flexible Super Travel (FST) mit geführtem Verschluss
  • Pilot: Dynamisches integriertes Nadelventil für präzise Regelung
  • Betriebsverhalten: sehr geringe Hysterese, sanftes Schließen
  • Interne Konstruktion: keine internen Schrauben oder Muttern
  • Optionen & Zubehör: M, 5, Z, V3, V4
