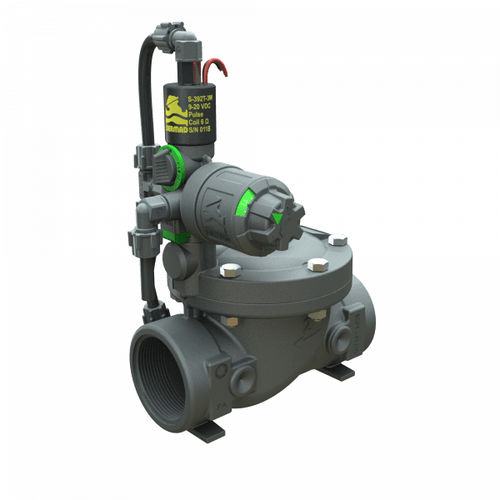

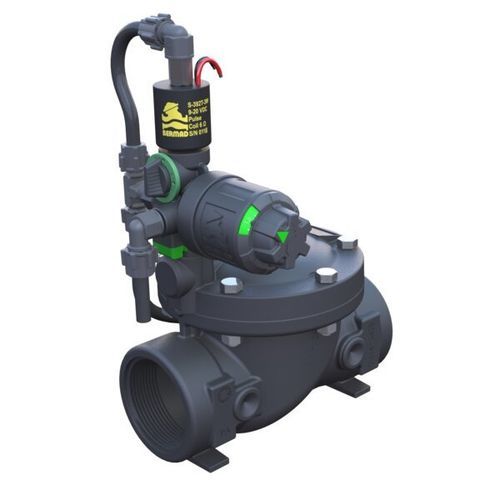

Druckventil IR-22T-55-3W-X

hydraulisch gesteuertelektrisch betriebenDruckminderung

Produktübersicht
Das BERMAD Top Pilot Druckminderventil Modell IR-22T-55-3W-X mit optionaler Solenoidsteuerung reduziert höhere Zulaufdrücke auf einen kalibrierten, konstanten Druck am Ausgang für Bewässerungssysteme. Der integrierte 3-Wege-Pilot verfügt über ein hochauflösendes Einstellrad für schnelle und präzise Kalibrierung. Fällt der Leitungsdruck unter den Sollwert, öffnet das Ventil vollständig; mit Solenoid öffnet und schließt es als Reaktion auf ein elektrisches Signal. Dieses Ventil ist ausschließlich für Bewässerungsanwendungen bestimmt; die Herstellergarantie gilt nur für die erlaubte Verwendung.

Druckleitungsgetrieben, hydraulisch gesteuerte Ein/Aus-Funktion

• Schützt nachgelagerte Bewässerungsgeräte und Netze
• Öffnet vollständig bei Druckabfall in der Leitung

3-Wege integrierter Pilot – benutzerfreundliches Design

• Hochauflösendes Einstellrad und Skala zur Kalibrierung ohne Manometer
• Kompakte, „Box-Size“ integrierte Lösung
• Solenoidsteuerung ist plug & play (leicht hinzufügbar oder entfernbar)
• Geeignet für Größen bis zu 3"

Sanftes Öffnen und Schließen

• Genaue, stabile Druckregelung
• Niedrige Betriebsdruckanforderungen

Komposit hydro-effizientes Globusventil

• Freier Durchflussweg für hohe Durchflusskapazität
• Ein bewegliches Bauteil für vereinfachte Innenaufbauten
• Langlebige, chemikalien- und kavitationsbeständige Konstruktion

Einheitliche flexible Membran und geführter Stopfen

• Hervorragende Regelung bei geringem Durchfluss
• Verhindert Membranerosion und Verformung

Vollständig abgestützte und ausbalancierte Membran

• Erfordert niedrigen Betätigungsdruck

Typische Anwendungen

• Automatisierte Bewässerungssysteme
• Systeme mit schwankendem Versorgungsdruck
• Plot-/Zonenventile in Tropf- und Sprinklerbewässerung
• Energiesparende Bewässerungsanlagen

Zusätzliche Merkmale

• Kunststoff-Testanschluss
• ½" Anti-Vakuum stromabwärts des Ventils

Technische Daten / Spezifikationen

• Modell: IR-22T-55-3W-X
• Handelsname: Top Pilot Pressure Reducing Valve
• Serie: 200 Series
• Steuerung: Integrierter 3-Wege-Pilot; Solenoid-Option (plug & play)
• Betrieb: Druckleitungsgetrieben, hydraulisch gesteuert On/Off; öffnet/schließt auf elektrisches Signal wenn Solenoid montiert
• Geeignet für: Bewässerungsanwendungen (nur Bewässerung)
• Ventiltyp: Komposit hydro-effizientes Globusventil
• Größenbereich: bis 3"
• Wesentliche Merkmale: Hochauflösendes Einstellrad, einteilige flexible Membran mit geführtem Stopfen, vollständig abgestützte und ausbalancierte Membran
• Zusätzlich: Kunststoff-Testanschluss; ½" Anti-Vakuum stromabwärts
• Produktcode / Barcode: 882795
