Hydraulische Entlastungsventil IR-13Q

Membranhydraulisch gesteuert

Übersicht

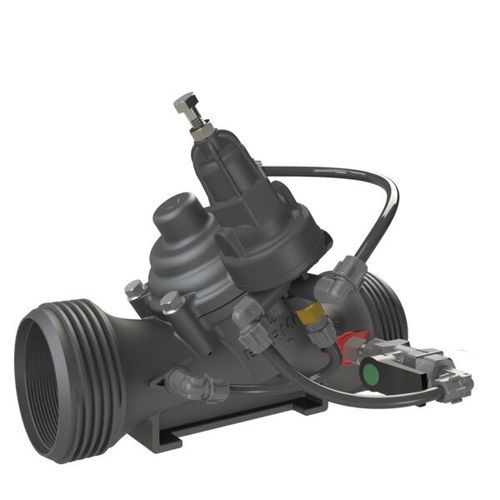

Das BERMAD Modell IR-13Q-2W ist ein hydraulisch betätigtes, membrangesteuertes Regelventil, das entwickelt wurde, um übermäßigen Leitungsdruck abzuführen, wenn dieser den voreingestellten Maximalwert überschreitet. Es reagiert bei Druckanstieg im System sofort, präzise und mit hoher Wiederholgenauigkeit, indem es vollständig öffnet. Das IR-13Q-2W sorgt für ein gleichmäßiges, tropfdichtes Schließen.

Hydraulisches Regelventil

• Durch Leitungsdruck gesteuert
• Kurze Ansprechzeit
• Langfristig tropfdichte Abdichtung

Konstruiertes Kompositventil im Industrie-Design

• Vor Ort an eine große Auswahl von Anschlussenden anpassbar
• Beständig gegen chemische Einflüsse und Kavitation

hYflow 'Y' Ventilkörper mit 'Look Through' Design

• Extrem hohe Durchflusskapazität bei geringem Druckverlust

Unitisierte 'Flexible Super Travel' (FST) Membran und geführter Stopfen

• Präzise und stabile Regelung mit sanftem Schließen
• Erfordert geringe Betätigungsdrucke
• Verhindert Membranerosion und -verzerrung
• Einfache Inline-Inspektion und Wartung

Typische Anwendungen

• Schutz des Systems vor Berstung
• Beseitigung momentaner Druckspitzen
• Sichtbare Anzeige bei Systemausfall
• Schutz gegen Platzen von Filtern

Zusätzliche Merkmale

• 5 : Kunststoff-Prüfanschluss
• V3 : Victaulic PVC-Adapter 3"
• V4 : Victaulic PVC-Adapter 4"

Eigenschaften / Technische Daten

• Modell: IR-13Q-2W
• Serie: Serie 100
• Marke: BERMAD
• Betrieb: Hydraulisch betätigt, membrangesteuert
• Funktion: Schnelle Druckentlastung — öffnet vollständig, wenn Systemdruck den voreingestellten Maximalwert überschreitet
• Schließen: Sanftes, tropfdichtes Schließen
• Gehäusedesign: hYflow 'Y' Ventilkörper mit 'Look Through' für hohen Durchfluss und geringen Druckverlust
• Membran: Unitisierte FST-Membran mit geführtem Stopfen — präzise, stabil, niedriger Betätigungsdruck
• Materialien: Konstruktionskomposit; beständig gegen Chemikalien und Kavitation
• Wartung: Einfache Inline-Inspektion und Wartbarkeit
• Typische Einsatzbereiche: Pumpstationen, Verteilungsleitungen, Feldsteuerköpfe, Schutz vor Druckstößen und Berstung
• Interner Code / Barcode: 27060
