Hydraulisch gesteuerte Entlastungsventil IR-43Q
MembranSchnell

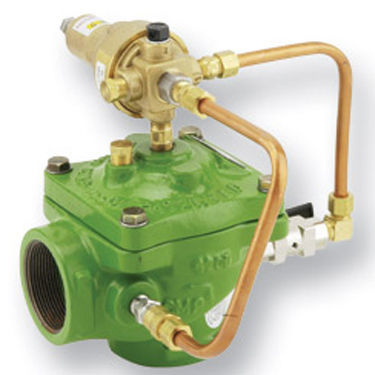

Hydraulisch gesteuerte Entlastungsventil - IR-43Q - BERMAD CS Ltd - Membran / Schnell
Hydraulisch gesteuerte Entlastungsventil - IR-43Q - BERMAD CS Ltd - Membran / Schnell

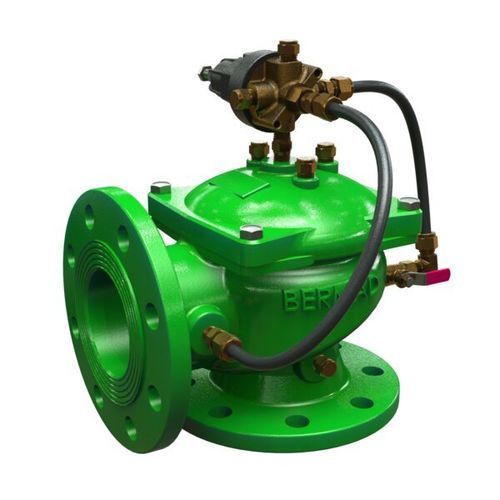

Hydraulisch gesteuerte Entlastungsventil - IR-43Q - BERMAD CS Ltd - Membran / Schnell - Bild - 2
Hydraulisch gesteuerte Entlastungsventil - IR-43Q - BERMAD CS Ltd - Membran / Schnell - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Weitere Eigenschaften
Membran, hydraulisch gesteuert, Schnell
DN

Min: 40 mm
(1,575 in)

Max: 100 mm
(3,937 in)

Gewicht

Min: 2 kg
(4,41 lb)

Max: 26 kg
(57,32 lb)

Beschreibung

Produktübersicht
Das BERMAD Schnellentlastungsventil IR-43Q-2W-R ist ein hydraulisch betätigtes, membrangesteuertes Regelventil, das übermäßigen Leitungsdruck abbaut, wenn dieser über den voreingestellten Maximalwert ansteigt. Es reagiert sofort und mit hoher Wiederholgenauigkeit, öffnet vollständig und gewährleistet ein sanftes, tropfdichtes Schließen.

Hydraulische Druckregelung
  • Durch Leitungsdruck angetrieben für autonomen Betrieb
  • Langfristig tropfdichte Abdichtung
  • Langfristige Einstellstabilität
  • Breiter Einstellbereich je nach Systemanforderung
  • Enge Einstellfenster mit minimaler Hysterese


Fortschrittliches hydro-effizientes Globe-Design
  • Ungehinderter Strömungsweg reduziert Turbulenzen und Druckverluste
  • Ein bewegliches Teil vereinfacht die Wartung
  • Hohe Durchflusskapazität für schnellen Druckabbau


Vollständig unterstützte und ausbalancierte Membran
  • Erfordert niedrigen Öffnungs- und Betätigungsdruck
  • Begrenzt das Schließen progressiv für kontrolliertes Abdichten
  • Verhindert Membranverzerrung und erhöht die Lebensdauer


Benutzerfreundliches Design
  • Einfache Druckeinstellung für schnelle Inbetriebnahme
  • Einfache Inline-Inspektion und Wartung zur Reduzierung von Ausfallzeiten


Typische Anwendungen
  • Schutz gegen Systembruch
  • Beseitigung momentaner Druckspitzen
  • Optische Anzeige von Systemausfällen
  • Schutz gegen Filterbruch


Zusätzliche Merkmale
  • F : Großer Steuerfilter
  • I : Positionsanzeige-Baugruppe


Technische Daten
  • Modell: IR-43Q-2W-R
  • Serie: Serie 400
  • Produkttyp: Schnellentlastungsventil (Druckentlastung)
  • Betrieb: Hydraulisch betätigt, membrangesteuert
  • Hauptfunktion: Beseitigt übermäßigen Leitungsdruck über der voreingestellten Grenze; sofortige, präzise Reaktion; vollständige Öffnung und sanftes, tropfdichtes Schließen
  • Design-Highlights: Hydro-effizientes Globe-Design; ungehinderter Strömungsweg; ein bewegliches Teil; hohe Durchflusskapazität
  • Membran: Vollständig unterstützt und ausbalanciert, um Betätigungsdruck zu minimieren und Verformung zu verhindern
  • Bedienaspekte: Einfache Druckeinstellung; vereinfachte Inline-Inspektion und Wartung
  • Typischer Sektor: Bewässerung (primäres Segment)
  • Zusätzliche Dokumentation: Produkt-PDFs, Installations- und Betriebsanleitung (IOM), Ersatzteilliste, technische und Bestellanleitung

Kataloge

IR 43Q
IR 43Q
1 Seiten
