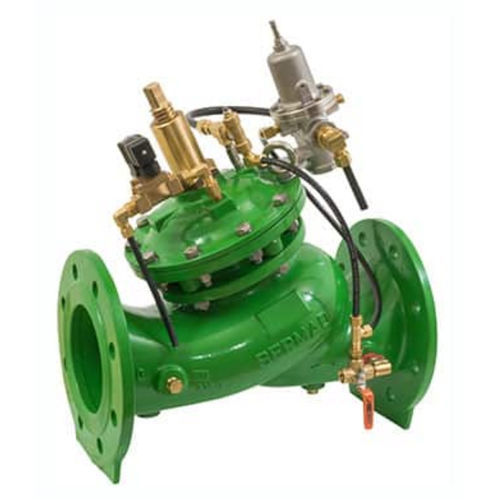

Hydraulisch gesteuertes Ventil 735-55-M

Steuerungfür Wasserfür Betriebswasser

Übersicht
Hydraulisch betätigtes, magnetventilgesteuertes, außerhalb der Leitung installiertes Druckstoß‑Antizipationsventil. Die Armatur öffnet vorab auf ein elektrisches Signal, um eintreffende Hochdruckwellen zu dämpfen und übermäßigen Systemdruck abzuführen. Das Ventil schließt druckdicht mit gesteuertem Schließverlauf, um Schließstöße zu vermeiden. In‑Line‑Wartung ist möglich.

Hauptmerkmale und Vorteile

• Ausgezeichnete Anti‑Kavitations‑Eigenschaften
• Großer Durchflussbereich für variable Anlagenanforderungen
• Hohe Stabilität und präzise Regelung
• Tröpfchendichte Dichtung (drip‑tight) zur Vermeidung von Leckagen

Doppelkammer‑Design

• Mäßige Ventilreaktion für sanfte Betätigung
• Geschütztes und isoliertes Membran
• Optionale Funktion bei sehr niedrigem Eingangsdruck
• Gesteuerter Schließverlauf zur Vermeidung transitorischer Spitzen

Weitere Merkmale

• Modulares, flexibles Design — einfache Nachrüstung von Optionen
• Hindernisfreier Durchfluss zur Minimierung von Druckverlust und Verschleiß
• Optionaler V‑Port Drosselstopfen für stabile Regelung bei niedrigen Durchflüssen
• Hochwertige Werkstoffe, geeignet für Trink‑ und Prozesswasser
• In‑Line wartbares Stellwerk für vereinfachte Instandhaltung
• Zertifiziert nach funktionalen und Trinkwasserstandards: EN‑1074, NSF/ANSI 61‑372, WRAS, AS 5081 und weitere

Typische Anwendungen

• Förderstationen / Pumpstationen — Druckstoßregelung und Schutz

In Aktion / Demonstrationen

• Produkt‑ und Anwendungsfilme verfügbar, die das Öffnungsverhalten, die Voröffnung und die Vorteile der Ventiltechnik bei Druckstoßschutz in Pumpstationen zeigen.

Technische Merkmale / Spezifikationen

• Produkttyp: Druckstoß‑Antizipationsventil
• Modell: 735-55-M
• Serie: 700 Sigma Series
• Betrieb: Hydraulisch betätigt, Magnetventilsteuerung, außerhalb der Leitung; Voröffnung zur Dämpfung eintreffender Hochdruckwellen und zum Druckabbau
• Stellantrieb: Doppelkammer mit geschütztem, isoliertem Membran
• Optionen: Mechanische Durchflusswelle; V‑Port Drosselstopfen; Positionsanzeige, Endschalter, Positionssender
• Durchflussweg: Hindernisfrei / halbgerader Strömungsweg
• Wartung: In‑Line wartbar für vereinfachte Instandhaltung
• Leistung: Großer Durchflussbereich, hohe Stabilität und Genauigkeit, ausgezeichnete Kavitationsbeständigkeit, tröpfchendichte Schließung
• Zertifizierungen: EN‑1074, NSF/ANSI 61‑372, WRAS, AS 5081 (und weitere regionale Standards)
• Anwendungsbereiche: Wasserwerke, Bewässerung, Pumpstationen, Druckstoßschutz
