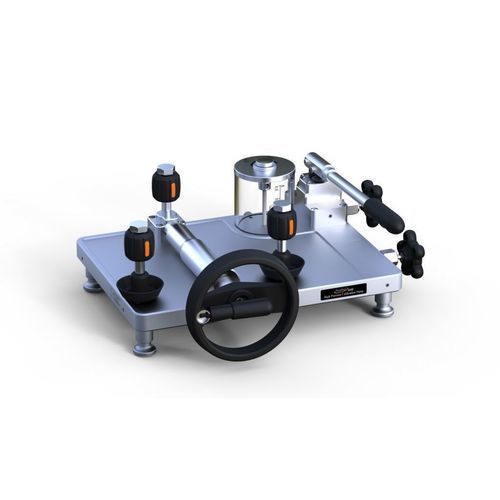

Manuelle Kalibrierpumpe ADT 946A

hydraulischHochdruckzur Druckerzeugung

Übersicht
Die hydraulische Handpumpe ADDITEL 946A ist eine manuelle Pumpe, die Drücke bis 1 000 bar (15 000 psi) erzeugen und regeln kann. Sie ist primär für die Kalibrierung von Messgeräten im Labor konzipiert.

Hauptfunktionen

• Doppelkolben-System: ermöglicht das Aufbauen von Druck in großen Volumina und bietet gleichzeitig eine feine Druckeinstellung beim An- und Abbau.
• Isolationsventil-System: isoliert das Kalibriervolumen, um Leckagen zu vermeiden und die Stabilität des erzeugten Drucks zu optimieren.
• Drei manuell zu befestigende Anschlüsse: schnelle Verbindung von Manometern und anderen Druckmessgeräten ohne Werkzeuge oder PTFE-Band.
• Geeignet für die Kalibrierung von Messumformern und Manometern im Labor.

Materialien und Dichtung

• Adapter: Edelstahl
• Gehäuse: Edelstahl / Aluminium
• Dichtungen: Buna-N

Standardzubehör

• O-Ring-Dichtungen: 20 Stk.
• Bedienungsanleitung
• 9201: 250 ml Öl

Optionales Zubehör

• ADT102: 1/4NPT-Buchsenadapter zu verschiedenen handfesten Anschlussbuchsen (25 Stk.)
• ADT103: 1/4NPT-Buchsenadapter zu verschiedenen handfesten Anschlussbuchsen (10 Stk.)
• ADT100-HTK: Prüf- Schlauch-Kit 1,5 m, 1000 bar, 1/4NPT Stecker zu 1/4NPT / 1/8NPT / 1/2NPT / 1/4BSP / M20X1.5 handfesten Buchsen
• 9908: Transportkoffer für ADT 946 und 2 Manometer
• ADT946-MK: Wartungskit für Pumpe 946
• 9202: 1 Flasche Diethylhexylsebacat-Öl

Anschlüsse
Prüfinstrument- und Referenzanschlüsse verfügbar als: 1/4NPT Innengewinde, 1/4BSP Innengewinde oder M20X1.5 Innengewinde. Verfügbare Druckanschlüsse (je nach Konfiguration): N = 1/4NPT Außengewinde, N2 = 1/2 NPT Außengewinde, B = 1/4BSP Außengewinde, M = M20×1.5.

Technische Daten

• Medien: Öl, demineralisiertes Wasser
• Druckbereich: 0 bis 1 000 bar (0 bis 15 000 psi)
• Materialien: Adapter Edelstahl; Gehäuse Edelstahl/Aluminium; Dichtungen Buna-N
• Abmessungen: Höhe 175 mm; Sockel 455 mm x 380 mm
• Gewicht: 13 kg
• Garantie: 1 Jahr
• Kolbenvolumen (Feinverstellung): 1,5 ml
• Anschluss: manuell zu befestigender Anschluss für das Referenzmanometer und die zu prüfenden Manometer
