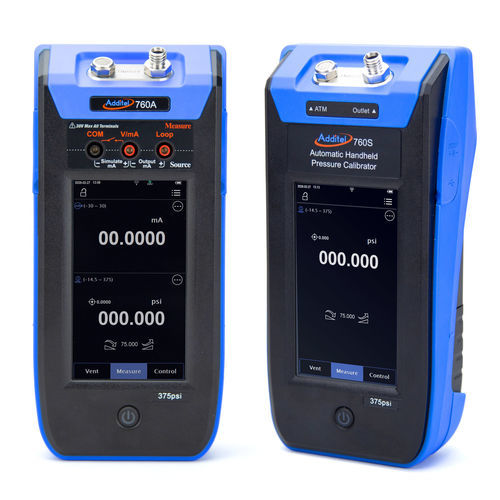

Der Additel ADT760A ist ein leistungsstarker automatischer tragbarer Druckkalibrator, ausgelegt für Feldpräzision und Mobilität. Mit einem Gewicht von unter 1,8 kg integriert er eine elektrische Pumpe, einen internen Controller und austauschbare Drucksensor‑Module. Der ADT760A verfügt über einen kapazitiven Touchscreen und vier Messkanäle (interner Druck, zwei externe Druckkanäle und ein elektrischer Kanal). Das Modell ADT760S ist die Version ohne elektrische Messung/Erzeugung und eignet sich für Manometerkalibrierung und Druckmessungen mit zentraler Anzeige.

Hauptmerkmale

• Automatische Erzeugung und Regelung von Druck bis 25 bar (375 psig).
• Vollautomatischer Druckkalibrator mit integrierter Pumpe (ersetzt manuelle Pumpen).
• Drei Bereichskonfigurationen: LLP (Niederdruck), D (differenziell/relativ), MA (Vakuum bis 25 bar.g).
• Genauigkeit bis zu 0,01% FS je nach Modell/Modul.
• Austauschbare interne ADT155 Druckmodule für verschiedene Bereiche, einschließlich sehr niedriger Drücke.
• HART‑Kommunikationsoption und Datenaufzeichnung (DL‑Modelle für ADT760A).
• Version ohne elektrische Messung/Erzeugung verfügbar: ADT760S.
• Masse < 1,8 kg für Handhabung und einfachen Transport.
• Kommunikation: USB, Wi‑Fi und Bluetooth.
• Datenaufzeichnung und Aufgabenverwaltung (DL‑Option beim ADT760A).
• Kontaminationsschutzsystem (CPS‑Option).
• Unterstützung für externe Druckmodule (zwei externe Kanäle).

Allgemeine Spezifikationen (Auszug)
Spezifikation | 760-LLP | 760-D | 760-MA
Max. Druckbereich | ±30 inH2O (±75 mbar) | -12.5 bis 35 psi (-0.86 bis 2.5 bar) | -12.5 bis 375 psig (-0.86 bis 25 bar.g)
Genauigkeit | 0.05% FS | 0.01 oder 0.02% FS | 0.01 oder 0.02% FS
Stabilität | <0.005% FS (Module) | <0.005% FS | <0.005% FS
Druckart | Differenziell, relativ | Differenziell, relativ | Relativ, absolut
Überdruckanzeige | 120% (alle Modelle) | 120% | 120%
Auflösung | 6 digits (alle Modelle) | 6 digits | 6 digits
Verfügbare Einheiten | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, etc. | | |
Druckanschluss | Querprofilfitting / Schläuche mit Adaptern 1/4 BSP, 1/4 NPT, M20 / 1/8 BSPF | Schläuche, Filter zu 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF | Schläuche, Filter zu 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF
Anstiegszeit | <30 s (30 inH2O/100 ml) | <10 s (35 psi/5 ml) | <90 s (300 psi/5 ml)

Elektrische Messungen (nur ADT760A, Auszug)
Funktion | Bereich | Auflösung | Genauigkeit | Hinweis
Strommessung | ±30.0000 mA | 0.1 µA | ±(0.01% Ablesung + 0.005% µA) | Impedanz <10 Ω
Spannungsmessung | ±30.0000 V | 0.1 mV | ±(0.01% Ablesung + 0.005% FS) | Impedanz >10 MΩ
Stromquelle | 0.000 bis 22.000 mA | 1 µA | ±(0.02% Ablesung + 0.01% FS) | 20 mA @1K
DC 24V Versorgung | 24 V | — | ±1 V | 100 mA max Last
Schaltermessung | Messung von Öffnen/Schließen; geeignet für mechanische Druckschalter und digitale PNP/NPN‑Schalter
Temperaturkompensation | 8°C bis 38°C

Interne ADT155 Module (Beispiele)
ADT155-DP025: ±0.25 inH2O (±0.62 mbar) – Genauigkeit ±0.2% FS
ADT155-DP050: ±0.5 inH2O (±1.25 mbar) – Genauigkeit ±0.1% FS
ADT155-DP1 / DP2 / DP5 / DP10 / DP20 / DP30 / DP50 / DP100 / DP150 / DP300 / DP400 / DP800 / DP1K: verschiedene Bereiche und Genauigkeiten bis 0.02% FS für Hochbereichsmodule
CPx Module (z. B. CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300, CP375) für relative Drücke bis 25 bar je nach Referenz

Im Lieferumfang (Auszug)

• ADT100-760-KIT Adapter (Anschlussset: G1/8M auf 1/4 NPTF, G1/8M auf G1/4F, G1/8M auf M20F).
• ADT100-760-HOSE: Schlauch 1,5 m (nicht beim LLP‑Modell).
• 9819-X Netzadapter 110V/220V.
• 9724 Li‑ion Akku (1 Stk.).
• Messkabel für ADT760A (Satz mit 3).
• Bedienungsanleitung auf CD und ISO17025 Kalibrierzertifikat beigefügt.

Optionale Zubehörteile (Auszug)

• Kontaminationsschutzsystem (Ref. 9231) — nicht kompatibel mit LLP.
• Zusätzliche Druckmodule (ADT155 Varianten) und Anschlusskabel.
• Schlauch‑ und Manifold‑Kits (Ref. ADT128-xx je nach Anschluss).
• Weiche Tasche (9913-760-SC) oder harte Transportkoffer (9914-760).

Technische Merkmale / Spezifikationen

• Kanäle: 4 insgesamt (1 elektrisch für Messen/Simulieren, 1 interner Druckkanal für Erzeugung/Messung, 2 externe Drucksensor‑Kanäle).
• Schutzart: IP52 (begrenzter Schutz gegen Staub und Wasserstrahlen).
• Akku: wiederaufladbarer Li‑ion, Laufzeit ~10 Stunden, Ladezeit ~4 Stunden.
• Display: 854 x 480 Farb‑TFT kapazitiver Touchscreen.
• Kommunikation: USB, Wi‑Fi, Bluetooth.
• Masse: < 1,8 kg.
• Abmessungen: 235 x 110 x 70 mm.
• Zertifikat: ISO17025 Kalibrierzertifikat beigefügt.
• HART Kommunikation: optional (nur ADT760-X-DL).
• Datenaufzeichnung: optional (nur ADT760-X-DL), Kapazität bis zu 1 Million Aufzeichnungen mit Datum/Uhrzeit.
• Aufgaben‑Dokumentation: optional (ADT760-X-DL), bis zu 250 programmierbare Aufgaben.
• Automatikfunktionen: Druckschaltertest, automatische Inkrementierung, Lecktest.
• Elektrischer Schutz: geschützt bis 30 V.
• Mehrsprachige Oberfläche: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Chinesisch, Japanisch.
• Pumpenlebensdauer: > 500.000 Zyklen.
• Stromversorgung: wiederaufladbare Li‑ion Batterie, externes Netzteil (110/220 V), 10 V Ausgang.
• Umgebungsdaten: Betrieb 0°C bis 50°C, 0–90% rF, Höhe < 3000 m; Lagerung -20°C bis 70°C; Vibration 4g (20–2000 Hz); Stoß 8g (1 m Fallprüfung).
• Garantie: 1 Jahr (ausgenommen Batterie).
