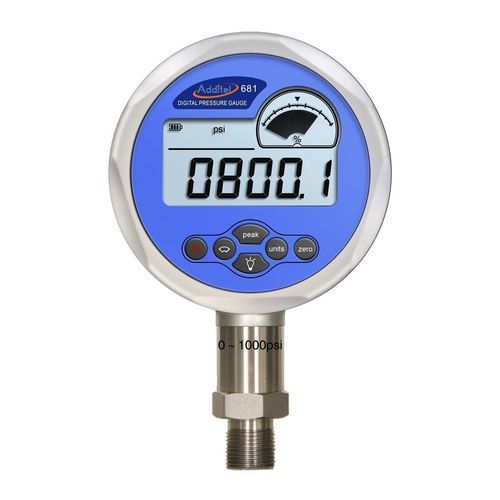

Absolutes Manometer ADT 681 series

RelativdruckDifferentialmit LCD-Display

Präsentation
Das digitale Druckmanometer ADT 681 basiert auf einer Mikroprozessor-Architektur und Siliziumsensoren und ermöglicht zuverlässige, präzise und kosteneffiziente Druckmessungen bis 4200 bar. Jeder Sensor wird vor der Montage speziell gealtert, getestet und geschützt. Die ADT 681 bieten eine doppelte Anzeige (digital und grafisch), Temperaturkompensation und sind als Standard- oder ATEX-zertifizierte Version (ADT 681 IS) erhältlich.

Hauptfunktionen

• Verfügbare Genauigkeiten: 0,02% / 0,05% / 0,1% / 0,2% der vollen Skala (FS)
• Doppelte Anzeige: numerisch und grafisch (grafische Anzeige ahmt Zeigeranzeigen nach)
• Temperaturkompensierte Messungen
• Wählbare Druckeinheiten: bis zu 11 Einheiten (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg, ...)
• Messmodi: relativ (Gauge), absolut, dynamisch, zusammengesetzt, differentiell
• Hohe und niedrige Alarme sowie Anzeige plötzlicher Wertänderungen
• Auch als Panel-Einbauversion erhältlich
• ATEX-Modelle verfügbar (ADT 681 IS)
• Aufzeichnungsoption: bis zu 21.000 Datensätze (Datum, Uhrzeit, Druck und Temperatur)

Druckmessung — Relative Druckmessung
Tabelle (Modell | bar | Medium | Genauigkeit (%FS) | % Rd | Überlast):
V15 | -1.0 | G | 0.02 (0.05; 0.1; 0.2) | N/A | 3X
GP2 | 0,16 | G | 0.05 (0.1; 0.2) | N/A | 3X
GP5 | 0,35 | G | 0.05 (0.1; 0.2) | 0.1 | 3X
GP10 | 0,7 | G | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP15 | 1 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP30 | 2 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP50 | 3,5 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP100 | 7 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP150 | 10 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP300 | 20 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP500 | 35 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP600 | 40 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP1K | 70 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP2K | 140 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP3K | 200 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP5K | 350 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP6K | 400 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP10K | 700 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 2X
GP15K | 1000 | G, L | 0.05 (0.1; 0.2) | 0.1 | 2X
GP20K | 1400 | G, L | 0.05 (0.1; 0.2) | N/A | 2X
GP25K | 1600 | G, L | 0.1 (0.2) | N/A | 1.5X
GP30K | 2000 | G, L | 0.1 (0.2) | N/A | 1.5X
GP36K | 2500 | G, L | 0.1 (0.2) | N/A | 1.5X
GP40K | 2800 | G, L | 0.1 (0.2) | N/A | 1.35X
GP50K | 3500 | G, L | 0.1 (0.2) | N/A | 1.2X
GP60K | 4200 | G, L | 0.1 (0.2) | N/A | 1.1X

Druckmessung — Absoluter Druck
Tabelle (Modell | bar | Medium | Genauigkeit (%FS) | Überlast):
AP5 | 0,35 | G | 0,1 (0,2) | 3X
AP10 | 0,7 | G | 0,1 (0,2) | 3X
AP15 | 1,0 | G | 0,1 (0,2) | 3X
AP30 | 2,0 | G | 0,1 (0,2) | 3X
AP50 | 3,5 | G | 0,1 (0,2) | 3X
AP100 | 7,0 | G, L | 0,05 (0,2; 0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,2; 0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,2; 0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,2; 0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,2; 0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,2; 0,1) | 3X

Druckmessung — Zusammengesetzter Druck
Tabelle (Modell | bar | Medium | Genauigkeit (%FS) | Überlast):
CP2 | ±0,16 | G | 0,05 (0,1; 0,2) | 3X
CP5 | ±0,35 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP10 | ±0,7 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP15 | ±1 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP30 | -1 bis 2 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP100 | -1 bis 7 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP150 | -1 bis 10 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP300 | -1 bis 20 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X

Druckmessung — Differenzdruck
Tabelle (Modell | bar | Medium | Genauigkeit (%FS) | Überlast | Statischer Druck):
DP1 | ±2,5 | G | 0,05 | 100X | 700 mBar
DP2 | ±5,0 | G | 0,05 | 100X | 700 mBar
DP5 | ±10 | G | 0,05 | 50X | 700 mBar
DP10 | ±25 | G | 0,05 | 20X | 700 mBar
DP20 | ±50 | G | 0,05 | 20X | 700 mBar
DP30 | ±75 | G | 0,05 | 20X | 700 mBar
DP50 | ±160 | G | 0,05 | 20X | 700 mBar
DP100 | ±250 | G | 0,05 | 20X | 1 Bar
DP150 | ±350 | G | 0,02 (0,05) | 20X | 3,5 Bar
DP300 | ±700 | G | 0,02 (0,05) | 20X | 3,5 Bar

Barometrischer Druck
BP | Messbereich 60 HPa bis 1100 HPa | Medium G | Genauigkeit 40 Pa | Überlast 3X

Zusätzliche Spezifikationen
Verfügbare Druckeinheiten: Pa, kPa, MPa, psi, bar, mbar, kgf/cm², inH2O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C.
Anschluss: 1/4 NPT männlich, 1/2 NPT weiblich, 1/4 BSP männlich, M20×1.5 männlich (≤ 1000 bars), 1/4HP weiblich oder 1/4HP männlich (≥ 1000 bars). Prüfleitung Ø6 mm für Differenzdruck. Weitere Anschlüsse auf Anfrage.

Allgemeine Spezifikationen
Abmessungen L x B x H: Ø110 mm x 35 mm x 176 mm. Gehäuse Panelmontage: Ø140 mm x 86 mm.
Gewicht: 0,6 Kg.
Display: LCD, 5-stellige Auflösung, Ziffernhöhe 16,5 mm. Aktualisierungsrate: 3 Messungen/s (einstellbar 1 bis 10 Messungen/s).
Gehäuse: Aluminium. Kapillaranschlüsse: 316L SS.
Stromversorgung: 9 V Batterie inklusive. Batterielebensdauer: 300 h (10 Messungen/s), 600 h (3 Messungen/s), 6000 h (1 Messung / 10 s). Automatische Abschaltung nach 60 Minuten (deaktivierbar). Option: externe Stromversorgung 110/220 V (nicht in explosionsgefährdeten Atmosphären verwenden).

Umweltangaben
Referenzbedingungen: 23°C ±3°C (RH < 95% ohne Kondensation).
Betriebsbereich: -10 bis +50°C.
Lagerbedingungen: -20°C bis +70°C.

Merkmale / technische Daten

• Handelsmodell: ADT 681
• Marke: ADDITEL
• Maximaler Messbereich: bis zu 4200 bar (je nach GP60K-Version)
• Genauigkeitsstufen: 0,02% / 0,05% / 0,1% / 0,2% FS
• Messmodi: relativ, absolut, zusammengesetzt, differentiell, dynamisch
• Doppelte Anzeige: numerisch + grafisch
• Datenaufzeichnung: optional, bis zu 21.000 Aufzeichnungen (Datum, Uhrzeit, Druck, Temperatur)
• Stromversorgung: 9 V Batterie (enthalten) oder optionale externe Versorgung
• Materialien: Aluminiumgehäuse, Anschlüsse 316L SS
• Betriebstemperatur: -10 bis +50°C
