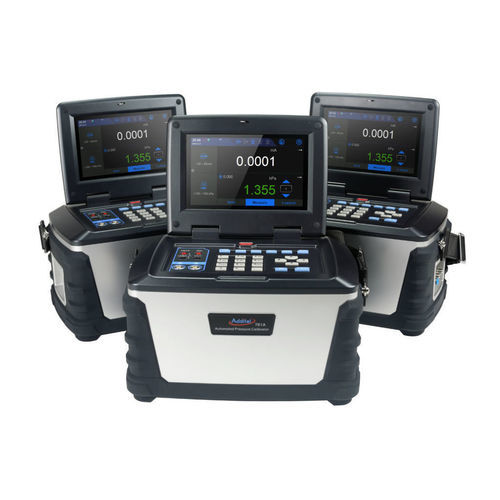

Multifunktionskalibrator ADT 761A

für mA-SignaleDruckfür Manometer

Beschreibung
Die tragbaren automatischen Druckkalibratoren der Serie ADT 761A integrieren eine leistungsfähige interne Elektropumpe und einen präzisen Druckregler und bieten eine schlüsselfertige Lösung zur Kalibrierung von Manometern, Transmittern und Druckschaltern im Feld und Labor. Die ADT 761A bauen auf den ADT 761 auf und bieten erhöhte Flexibilität der internen Sensoren, höhere Druckerzeugungskapazität sowie eine moderne HMI und Konnektivität (Ethernet, Wi‑Fi, Bluetooth, USB) mit Farb-Touchscreen.

Wesentliche Punkte

• Vollautomatischer Kalibrator mit integrierter elektrischer Pumpe (bis zu 100 bar je nach Modell)
• Genauigkeit 0.02 % FS (0.01 % optional)
• Duales Druckmodul (Niedrig- und Hochdruck) und Unterstützung externer Druckmodule
• Tragbar (≈8 kg)
• Wi‑Fi, Ethernet, Bluetooth und USB
• Datenaufzeichnung mit 6 GB Speicher (bis zu 1.000.000 Messwerte)
• ISO 17025 Kalibrierzertifikat mit Daten standardmäßig enthalten

Hauptfunktionen
Automatische Druckerzeugung durch interne Pumpe von 90 % Vakuum bis 100 bar (je nach Modell). Messung und Erzeugung elektrischer Signale (mA/V), 24 V Schleifenversorgung, HART-Kommunikation und Profibus-Unterstützung. Benutzeroberfläche über 7-Zoll (800 x 480) Farb-Touchscreen und numerische Tastatur. Automatisierte Tests (Kalibrierverfahren, PNP/NPN Druckschaltertests, Lecktest, Druckhaltefunktion). Unterstützung externer digitaler Druckmodule zur Erweiterung bis zu sehr hohen Drücken (ADT 160A / ADT 161A Module je nach Konfiguration).

Verfügbare Modelle

• ADT 761A-LLP: Niederdruck ±75 mbar (30 inH2O)
• ADT 761A-D: Differenziell und Relativ (-0.95 bis 2.5 bar)
• ADT 761A-500: Vakuum bis 35 bar rel. (500 psig)
• ADT 761A-1K: Vakuum bis 70 bar rel. (1 000 psig)
• ADT 761A-1.5K: Vakuum bis 100 bar rel. (1 500 psig)
• ADT 761A-BP: Barometrische Kalibrierung (100 bis 1 200 hPa)

Druckspezifikationen (Auszug)
Spezifikation - 761A-LLP - 761A-D - 761A-500 - 761A-1K - 761A-1.5K - 761A-BP
Max Bereich - 30 inH2O (75 mbar) - 35 psi (2.5 bar) - 500 psig (35 bar.g) - 1 000 psig (70 bar.g) - 1 500 psig (100 bar.g) - Sensor 1 200 hPa
Min Bereich - -30 inH2O (-75 mbar) - -13.5 psi (-0.95 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - Sensor 100 hPa
Genauigkeit(1) - 0.05 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.01 % FS
Stabilität - 0.005 % FS oder 0.05 Pa - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.02 hPa
Drucktyp - Differenziell/Relativ - Differenziell/Relativ - Relativ/Absolut - Relativ/Absolut - Relativ/Absolut - Absolut
Auflösung - 6 Stellen (alle Varianten)
Verfügbare Einheiten - Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inHg, inH2O, kg/m2, torr, benutzerdefiniert

Messungen und elektrische Signale (Auszug)
mA-Messung: ±25/±50 mA, Auflösung 0.0001 mA, Genauigkeit 0.008 %L+0.004 %FS
V-Messung: ±300 mV / ±5/±12/±30 V, Auflösung 0.1 μV / 0.0001 V, Genauigkeit 0.008 %L+0.002 %FS
mA-Quelle: 0–25 mA (0.1 μA Auflösung), V-Quelle: 0–16 V
Schleifenversorgung: 16–30 V, max. Belastung 70 mA

Anmerkungen
ADT 761A akzeptiert intelligente digitale Druckmodule (ADT 161A/ADT 160A) zur Erweiterung der Messung auf sehr hohe Drücke (je nach Modul bis zu mehreren tausend Bar). Das Gerät wird mit ISO 17025 Zertifikat geliefert, inklusive NIST-rückführbarer Daten.

Technische Merkmale / Spezifikationen

• Typische Genauigkeit: 0.02 % FS (0.01 % optional)
• Stabilitätsregelung: < 0.005 % FS (0.003 % beim Hochpräzisionsmodell)
• Anzeige: 7-Zoll Farb-TFT Touchscreen (800 x 480)
• Konnektivität: USB, LAN (Ethernet), Bluetooth, Wi‑Fi, HART, Profibus
• Interner Speicher: 6 GB (bis zu 1.000.000 Werte), Aufgaben-Kapazität: bis zu 1.000 Tasks
• Wiederaufladbare Li‑Ion Batterie: ca. 8 Stunden (Hauptinhalt) / Datenblatt gibt ~16 h je nach Konfiguration an, Nachladezeit <5 h
• Schutzart: IP31
• Gewicht: ca. 7.95–8 kg
• Abmessungen: 299 x 193 x 192 mm
• Betriebstemperatur: 0 °C bis 50 °C (temperaturkompensiert laut Spezifikation)
• Lagertemperatur: -20 °C bis 60 °C
• Feuchtigkeit: <90 % ohne Kondensation
• Vibration & Stoß: Vibration 4 g (20–2 000 Hz), Stoß 8 g, Drop-Test 1 m
• Pumpenlebensdauer: >100 000 Zyklen
• Bedieneroberflächen-Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Chinesisch, Japanisch, Russisch
• Garantie: 1 Jahr
• Im Lieferumfang: Manifold ADT106‑X (modellabhängig), Netzadapter 110/220, wiederaufladbare Batterie 9723, Prüfkabel 9022, Schlauch ADT100‑761 HOSE, Transportkoffer 9907 usw.
