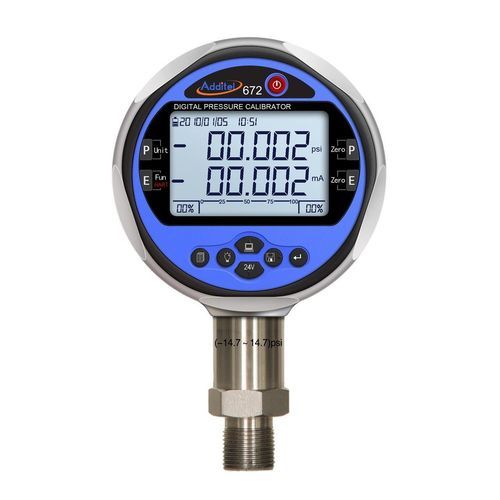

Multifunktionskalibrator ADT 672

für mA-SignaleDruckfür Manometer

Übersicht
Der digitale Druckkalibrator ADDITEL ADT 672, basierend auf einem Mikroprozessor und Siliziumsensoren, ermöglicht zuverlässige, genaue und wirtschaftliche Druckmessungen bis 4200 bar. Jeder Sensor wird vor der Montage gealtert, getestet und geschützt, um die angegebenen Leistungen sicherzustellen.

Hauptfunktionen

• Verfügbare Genauigkeiten: 0,02% / 0,05% / 0,1% der Skala
• Temperaturkompensation für verbesserte Genauigkeit
• Integrierte HART-Kommunikation mit onboard HART-Communicator
• 24 V Schleifenversorgung für Messumformer
• MIN / MAX / HOLD-Funktionen
• Duale 6-stellige Anzeige (6-stellige Auflösung)
• Druckschalterprüfung
• Messung und Simulation von elektrischen Spannungs- und Stromsignalen
• Aufzeichnung: Datalogger mit 30 Dateien à 40 Datensätzen, manueller oder automatischer Modus, einstellbares Aufnahmeintervall

Messbereiche
Die ADT 672-Modelle eignen sich für relative, absolute, dynamische und differentielle Druckmessungen. Das Gerät ist HART-kompatibel und kann einen HART-Sender kalibrieren, ohne das HART-Signal zu stören. Der integrierte HART-Communicator ermöglicht das Auslesen und Aktualisieren von kalibrierungsbezogenen Daten direkt am Gerät.

Verfügbare Einheiten
Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O (4°C), mmH2O (4°C), inHg (0°C), mmHg (0°C).

Frequenz und Kompensation
Messfrequenz: 3,5 Messungen/s. Temperaturkompensation: -10 bis 50°C.

Anschlüsse
Druckanschlüsse: für ≤1000 bar: 1/4" NPT male, 1/4" BSP male, M20×1.5 male. Für ≥1000 bar: 1/4" HP female oder male (Autoclave F-250-C, 9/16" - 18 UNF-2B oder Autoclave M-250-C, 9/16" - 18 UNF-2A). Differenzdruck-Prüfschlauch Ø6 mm. Weitere Anschlüsse auf Anfrage.

Tabellen - Überdruck (Gauge pressure)
Modell | Druckbereich (bar) | Medium | Genauigkeit (% FS) | Überdruck
V15 | -1,0 | G | 0,02 (0,05) | 3X
GP2 | 0,16 | G | 0,05 | 3X
GP5 | 0,35 | G | 0,05 | 3X
GP10 | 0,7 | G | 0,02 (0,05) | 3X
GP15 | 1 | G, L | 0,02 (0,05) | 3X
GP30 | 2 | G | 0,02 (0,05) | 3X
GP50 | 3,5 | G | 0,02 (0,05) | 3X
GP100 | 7 | G | 0,02 (0,05) | 3X
GP150 | 10 | G | 0,02 (0,05) | 3X
GP300 | 20 | G, L | 0,02 (0,05) | 3X
GP500 | 35 | G, L | 0,02 (0,05) | 3X
GP600 | 40 | G, L | 0,02 (0,05) | 3X
GP1K | 70 | G, L | 0,02 (0,05) | 3X
GP2K | 140 | G, L | 0,02 (0,05) | 3X
GP3K | 200 | G, L | 0,02 (0,05) | 3X
GP5K | 350 | G, L | 0,02 (0,05) | 3X
GP6K | 400 | G, L | 0,02 (0,05) | 3X
GP10K | 700 | G, L | 0,02 (0,05) | 2X
GP15K | 1000 | G, L | 0,05 (0,1) | 2X
GP20K | 1400 | G, L | 0,05 (0,1) | 2X
GP25K | 1600 | G, L | 0,1 | 1,5X
GP30K | 2000 | G, L | 0,1 | 1,5X
GP36K | 2500 | G, L | 0,1 | 1,5X
GP40K | 2800 | G, L | 0,1 | 1,35X
GP50K | 3500 | G, L | 0,1 | 1,2X
GP60K | 4200 | G, L | 0,1 | 1,1X

Tabellen - Absoluter Druck
Modell | Druckbereich (bar) | Medium | Genauigkeit (% FS) | Überdruck
AP5 | 0,35 | G | 0,1 | 3X
AP10 | 0,7 | G | 0,1 | 3X
AP15 | 1,0 | G | 0,1 | 3X
AP30 | 2,0 | G | 0,1 | 3X
AP50 | 3,5 | G | 0,1 | 3X
AP100 | 7,0 | G, L | 0,05 (0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,1) | 3X

Tabellen - Dynamischer Druck
Modell | Druckbereich (bar) | Medium | Genauigkeit (% FS) | Überdruck
CP2 | ±0,16 | G | 0,05 | 3X
CP5 | ±0,35 | G | 0,02 (0,05) | 3X
CP10 | ±0,7 | G | 0,02 (0,05) | 3X
CP15 | ±1 | G | 0,02 (0,05) | 3X
CP30 | -1 bis 2 | G | 0,02 (0,05) | 3X
CP100 | -1 bis 7 | G, L | 0,02 (0,05) | 3X
CP150 | -1 bis 10 | G, L | 0,02 (0,05) | 3X
CP300 | -1 bis 20 | G, L | 0,02 (0,05) | 3X

Tabellen - Differenzdruck
Modell | Druckbereich (bar) | Medium | Genauigkeit (% FS) | Überdruck
DP1 | ±2,5 | G | 0,05 | 100X
DP2 | ±5,0 | G | 0,05 | 100X
DP5 | ±10 | G | 0,05 | 50X
DP10 | ±25 | G | 0,05 | 20X
DP20 | ±50 | G | 0,05 | 20X
DP30 | ±75 | G | 0,05 | 20X
DP50 | ±160 | G | 0,05 | 3X
DP150 | ±350 | G | 0,025 | 3X
DP300 | ±700 | G | 0,025 | 3X

Messung und Simulation elektrischer Signale
Anschluss: Buchsen Ø4 mm. Gleichspannung: ±30,0000 V, Genauigkeit ±(0,02% L + 0,003% FS). Gleichstrom: 30,0000 mA, Genauigkeit ±(0,02% L + 0,003% FS). Schleifenversorgung: 24 V ±0,5 V max: 50 mA; geschützt bei 120 mA. Druckschalter: offen/geschlossen (1 - 12 V bei defektem Schalter).

Zusätzliche Spezifikationen

• Druckschaltertest: Überprüfung der Schaltpegel in Druck
• HART-Kommunikation: Lesen und Aktualisieren gängiger HART-Befehle
• Statistische Berechnung: MIN / MAX
• HOLD-Funktion: Messung einfrieren
• Datalogger: Kapazität 30 Dateien × 40 Aufzeichnungen, manueller oder automatischer Modus, einstellbares Intervall

Technische Merkmale / Spezifikationen

• Abmessungen Ø x B x H: Ø 120 x 46 x 184 mm
• Gewicht: 700 g
• Anzeige: hintergrundbeleuchtetes LCD, 6-stellige Auflösung, Ziffernhöhe 16,5 mm, Dualanzeige
• Materialien: Aluminiumgehäuse, 316LSS Anschlüsse
• Stromversorgung: wiederaufladbare Li-Ion Batterie; Betriebsdauer: 40 Stunden; Ladezeit: 4 Stunden; Netzadapter: 10 V; externe Versorgung: 110 / 220 V
• Kommunikation: RS232
• Betriebsbereich: -20 bis 70°C (LF: 95% ohne Kondensation)
• Bezugsbedingungen: 23°C ±3°C
• HART-Kompatibilität und integrierter HART-Communicator
• Aufzeichnung: eingebauter Datalogger, 30 Dateien × 40 Aufzeichnungen
• Mehrfachauswahl der Anzeigeeinheiten (11 wählbare Einheiten)
