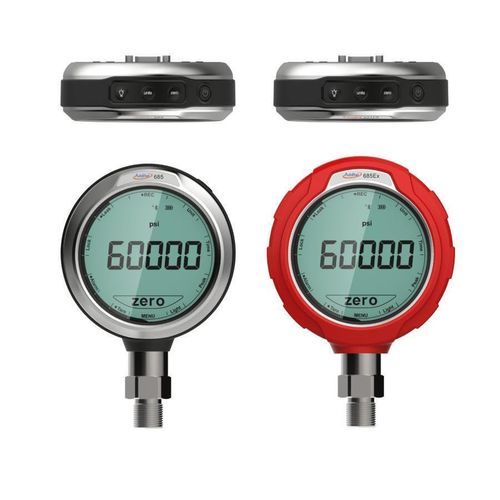

Absolutes Manometer ADT685EX

DifferentialRelativdruckmit LCD-Display

Übersicht
Der Additel ADT685EX ist ein eigensicheres digitales Druckmessgerät (ATEX II 1G EX ia IIC T4 Ga) für Druckmessungen in explosionsgefährdeten Bereichen. Vollständig temperaturkompensiert, mit 3,4" Touchscreen, Bluetooth- und USB-Schnittstellen sowie Schutzart IP67.

Hauptmerkmale

• Druckbereiche bis 60.000 psi (4.200 bar)
• Verfügbare Genauigkeiten: 0,02% FS, 0,05% FS oder 0,1% Messwert je nach Ausführung
• Vollständig temperaturkompensierte Genauigkeit
• Integriertes Barometer für relative, zusammengesetzte oder absolute Messungen
• 3,4" Touchscreen mit austauschbarer gehärteter Glas-Schutzfolie
• Bluetooth- und USB-Kommunikation (USB Type-C); RS-232 verfügbar
• Interne Datenerfassung (optional): bis zu 10.000.000 Datensätze
• IP67-Schutz, vibrations- und stoßfest
• Dichtigkeit und Robustheit für anspruchsvolle Umgebungen

Detaillierte Beschreibung
Die ADT685-Digitalmanometer von Additel bieten eine moderne 3,4" Touchscreen-Oberfläche mit vereinfachten Menüs und schneller Reaktion. Mikroprozessor-Technologie und hochwertige Silizium-Drucksensoren für Leistung, Langlebigkeit und Zuverlässigkeit. Der ADT685EX ist die eigensichere ATEX-Version für Messung und Datenerfassung in Gefahrenbereichen.

Bedienerfunktionen

• 5 1/2-stellige Anzeige (FSTN) mit einstellbarer Anzeigeaktualisierungsrate (standardmäßig 3 Messungen/s; einstellbar bis 10 Messungen/s oder 1 Messung alle 20 s)
• Austauschbarer gehärteter Glas-Schutzfilm
• Verschiedene Druckeinheiten: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg und 3 benutzerdefinierte Einheiten
• Kommunikation mit der mobilen Additel Link App
• Autonome Datenerfassung (Datum, Uhrzeit, Druck, Temperatur) und Download über Additel / Land oder Additel / Log II Software

ATEX-Klassifizierung
Klassifiziert als ATEX II 1G EX ia IIC T4 Ga. Code-Erklärung: II = Oberflächenanwendung, 1G = Zone 0 (permanente Gefährdung), EX ia = Eigensicherheit, IIC = Gasgruppe (strengste), T4 = maximale Oberflächentemperatur 135 °C, Ga = Schutzgrad für Zone 0.

Lieferumfang (Standard)

• Gummischutz
• Alkaline AAA-Batterien (3 Stück)
• USB Type-C Kabel
• Trageschlaufe
• Ex RS-232 Adapter (nur für EX RS-232 Modelle)
• Silikonschläuche (2 x 1 m für DP-Modelle)
• Handbuch
• ISO 17025 kalibrierungszertifikat (akkreditiert)

Optionen und Zubehör

• Transportkoffer (Art. 9903)
• Externes Netzteil 110/220 V (DC 5V) (Art. 9810)
• Additel / Log II Datenerfassung und Grafiksoftware (Art. 9502)
• Additel / Acal automatisierte Kalibrierungssoftware (9530 Versionen)
• USB-zu-RS232 Adapter und Verlängerungskabel (9050, 9050-EXT)

Hinweis zu Bereichen und Tabellen
Das Produkt unterstützt relative, absolute, differentielle und zusammengesetzte Messungen mit zahlreichen Standardbereichen (siehe Bereichstabelle), von sehr niedrigen Werten bis zu 60.000 psi (4.200 bar). Spezifische Genauigkeiten und Überdruckwerte sind je nach Bereich und Messart (relativ, barometrisch, absolut, differentiell, zusammengesetzt) aufgeführt.

Technische Daten

• Modell: ADT685EX
• Beschreibung: Eigensicheres digitales Druckmanometer
• Kennzeichnung/Anforderungen: CE-Kennzeichnung, ATEX zertifiziert II 1G EX ia IIC T4 Ga
• Druckbereiche: bis zu 60.000 psi (4.200 bar) (mehrere detaillierte Bereiche verfügbar)
• Genauigkeit: Varianten -02 = 0,02% FS; -05 = 0,05% FS; -RD = Kombination % Skala / % Anzeige (z. B. 0–20% Skala: 0,02% Skala; 20–110%: 0,1% Anzeige)
• Barometrische Genauigkeit: 50 Pa (integriertes Barometer)
• Messarten: Relativ, zusammengesetzt, absolut, differentiell, barometrisch
• Anzeige: 3,4" kapazitiver Touchscreen (FSTN) 5 1/2 Stellen; austauschbarer gehärteter Glas-Schutz
• Aktualisierungsrate: standardmäßig 3 Messungen/s (einstellbar 10/s bis 1/20 s)
• Einheiten: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg + 3 benutzerdefinierte Einheiten
• Temperaturkompensation: -10 °C bis 50 °C
• Betriebstemperatur: -10 °C bis 50 °C
• Lagerungstemperatur: -20 °C bis 70 °C
• Feuchte: 0–95% ohne Kondensation
• Druckanschlüsse: ≤15 000 psi: 1/4 NPT Innengewinde, 1/2 NPT Innengewinde, 1/4 BSP Innengewinde, 1/2 BSP Innengewinde, M20×1,5 Innengewinde; >15 000 psi: 1/4 HP Innen- oder Außengewinde (Autoclave F-250-C / M-250-C, 9/16-18 UNF)
• Differenzdruck: gerippte Anschlussstelle; andere Anschlüsse auf Anfrage
• Stromversorgung: 3 Alkaline AA-Batterien (inklusive) oder externes Netzteil 110/220 V (5 VDC) optional
• Batterielebensdauer: ~1500 Stunden
• Automatische Abschaltung: wählbar
• Gehäuse: Edelstahl 304
• Medienberührte Teile: 316 SS (kann je nach Bereich variieren)
• Abmessungen: 118 mm (L) x 42 mm (B) x 178 mm (H)
• Gewicht: 0,68 kg (1,50 lb)
• Schutzart: IP67
• Vibration: 5 g (10–500 Hz)
• Stoßfestigkeit: 8 g / 11 ms
• Datenerfassung: Speicher bis zu 10.000.000 Datensätze (optional); wählbares Intervall 1 bis 99.999 s
• Kommunikation: USB Type-C, Bluetooth inkl.; RS-232
• Garantie: 1 Jahr
