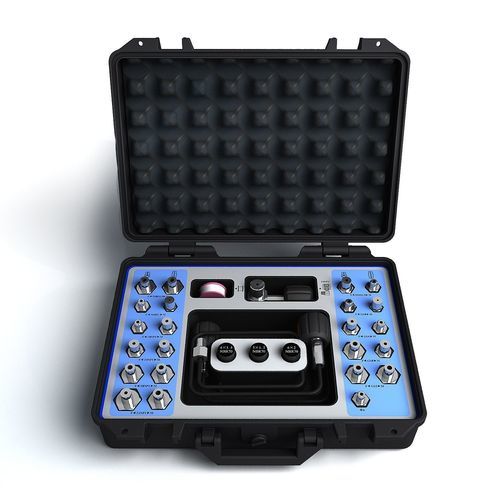

Adapterset ADT 102

Beschreibung
Konfiguration ADT102-N: Druckadapter-Satz mit Hauptanschluss 1/4 NPT männlich. Geliefert als 25-teiliges Sortiment in einer Transportkoffer, geeignet für Standardgewinde-Umrüstungen bei Druckprüfungen und hydraulischen/instrumentellen Verbindungen.

Inhalt und Varianten

• Inhalt: 25-teiliger Satz geliefert im Koffer
• Hauptreferenz dargestellt: ADT102-N (1/4 NPT männlich)
• Verfügbare Varianten: 1/2 NPT männlich, 1/4 BSP männlich, 1/2 BSP männlich, M20x1.5 männlich (je nach Referenz)

Ausgewählte Modelle und Maximaldrücke (Auswahl)

• ADT100-NPTM4-BSPM8 — 1/4 NPT männlich zu 1/8 BSP männlich — 1000 bar
• ADT100-NPTM4-BSPM4 — 1/4 NPT männlich zu 1/4 BSP männlich — 1000 bar
• ADT100-NPTM4-M10M — 1/4 NPT männlich zu M10x1.0 männlich — 1000 bar
• ADT100-NPTM4-NPTM4 — 1/4 NPT männlich zu 1/4 NPT männlich — 1000 bar
• ADT100-NPTM4-BARB — 1/4 NPT männlich zu Schlauchanschluss (barbed) — 150 psi
• ADT100-HTK-15K-NPTM4-NPTF4Q — flexibles Schlauchkit ~1,5 m, 1/4 NPT männlich zu 1/4 NPT weiblich — 1000 bar

BSP-Varianten (Auswahl)

• ADT100-BSPM-BSPM8 — 1/4 NPT männlich zu 1/8 BSP männlich — 1000 bar
• ADT100-BSPM-BSPM4 — 1/4 NPT männlich zu 1/4 BSP männlich — 1000 bar
• ADT100-BSPM-M20M — 1/4 NPT männlich zu M20x1.5 männlich — 1000 bar
• ADT100-BSPM-NPTF4RQ — 1/4 NPT männlich zu gewinkeltem 1/4 NPT weiblich (Handklemmung) — 1000 bar

Technische Daten / Spezifikationen

• Packung: 25-teiliges Adapterset, geliefert im Koffer
• Produkttyp: Druckadapter-Set
• Hauptanschluss dargestellt: 1/4 NPT männlich (Konfiguration ADT102-N)
• Verfügbare Gewindestandards: NPT, BSP, metrisch (M10, M14, M20), Schlauchanschlüsse, gewinkelte Ausführungen und Handklemmen
• Typischer Maximaldruck: 1000 bar für die meisten gelisteten Adapter
• Ausnahme: BARB (Schlauchanschluss) angegeben mit ~150 psi
• Flexibles Schlauchkit verfügbar: ADT100-HTK-15K... ca. 1,5 m, 1000 bar

Anwendungen

• Druckprüfungen im Labor und vor Ort
• Anschlüsse für Hydrauliksysteme und Messtechnik
• Temporäre Gewindeumstellungen bei Wartung, Inbetriebnahme oder Kalibrierung
• Kompatibilität mit gängigen Prüfständen und Manometern
