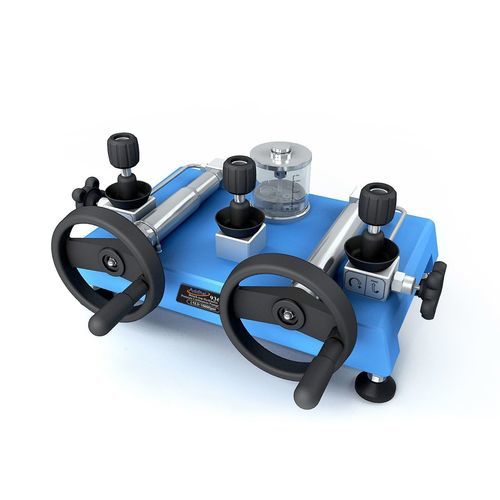

Hydraulikpumpe / 2 Kolben ADT 936

KolbenmanuellHand

Produktübersicht
Die Hydraulikpumpe ADT 936 von ADDITEL ist eine handbetätigte Pumpe zur Erzeugung und Regelung von Drücken bis 1.000 bar (15.000 psi). Sie verfügt über ein Doppelkolben‑System, das das Befüllen von Großvolumen ermöglicht und gleichzeitig eine feine Druckregelung beim Erhöhen und Absenken bietet.

Hauptmerkmale

• Doppelkolben‑System zum Befüllen großer Volumen und für feine Druckeinstellung
• Absperrventil des Kalibriervolumens zur Vermeidung von Leckagen und zur Optimierung der Druckstabilität
• Drei manuell zu spannende Anschlüsse für die Schnellverbindung von Manometern und Messgeräten ohne Werkzeug oder PTFE
• Geeignet zur Kalibrierung von Transmittern und Manometern im Labor

Modelle und Anschlüsse
Hauptmodell: ADT 936. Diese Pumpe wurde durch das Modell ADT 946 ersetzt.

Druckanschlüsse (Optionen)

• N: 1/4 NPT männlich
• N2: 1/2 NPT männlich
• B: 1/4 BSP männlich
• M: M20×1.5

Lieferumfang (Standard)

• O‑Ringe: 20 Stk.
• Bedienungsanleitung
• 250 ml Öl (Teilenummer 9201)

Optionale Zubehörteile

• ADT102: 1/4 NPT‑Stecker‑Adapter zu verschiedenen handfesten Buchsenanschlüssen (25 Stk.)
• ADT103: 1/4 NPT‑Stecker‑Adapter zu verschiedenen handfesten Buchsenanschlüssen (10 Stk.)
• ADT100-HTK: Prüfanschlussschlauch‑Kit 1,5 m, 1000 bar, 1/4 NPT Stecker zu 1/4 NPT (1/8 NPT, 1/2 NPT, 1/4 BSP oder M20X1.5) Buchse handfest
• 9904-936: Transportkoffer für ADT 936 und 2 Manometer
• ADT936-MK: Wartungsset für Pumpe 936
• 9202: 1 Flasche Diethylhexylsebacat‑Öl

Dokumente / Support
Product | Description | Release | Type
ADT936 / 938 / 949 hydraulic test pumps | Demonstrationsvideo | 02/2015 | Video
ADDITEL Catalogue | Produktkatalog (englisch) | 2020-2022 | PDF
Kalibrierung bei hohem Hydraulikdruck | Anwendungshinweis | 07/2014 | PDF

Spezifikationen / technische Daten

• Medium: Mineralöl oder destilliertes Wasser (optional)
• Druckbereich: -0,95 bar (85% Vakuum) bis 1.000 bar (15.000 psi)
• Materialien: Anschlüsse aus Edelstahl; Gehäuse in Edelstahl / Aluminium / Kupfer
• Dichtungen: Buna‑N
• Höhe: 230 mm
• Grundfläche: 520 mm x 360 mm
• Masse: 16 kg
• Garantie: 1 Jahr
• Behältervolumen: 420 ml
• Anschluss: manuell zu spannende Anschlüsse für das Referenzmanometer und das zu prüfende Manometer
• Anschluss Messgerät unter Prüfung: 1/4 NPT Innengewinde, 1/4 BSP Innengewinde oder M20x1.5 Innengewinde
• Referenzanschluss: 1/4 NPT Innengewinde, 1/4 BSP Innengewinde oder M20x1.5 Innengewinde
